平成27年度下期 第二種電気工事士 学科 問16 解説

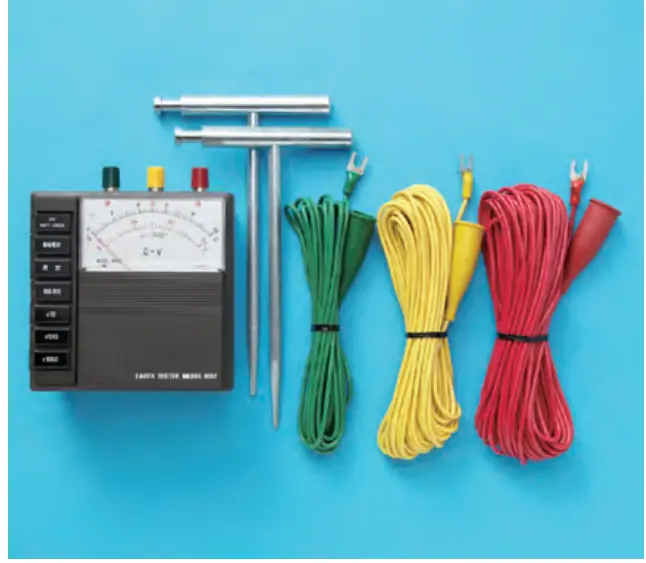

写真に示す測定器の用途は。
- イ接地抵抗の測定に用いる。
- ロ絶縁抵抗の測定に用いる。
- ハ電気回路の電圧の測定に用いる。
- ニ周波数の測定に用いる。
答えを見る
正解 イ接地抵抗の測定に用いる。
要点補助接地棒と3色のリード線が付属するのは接地抵抗計
解説
写真は接地抵抗計（アーステスタ）で、接地抵抗の測定に用いるのでイが正しい。
- 補助接地棒2本と、E・P・C用の3色（緑・黄・赤）のリード線が付属しているのが特徴。
ロ：絶縁抵抗の測定は絶縁抵抗計（メガー）なので誤り。
ハ：電圧の測定は電圧計や回路計なので誤り。
ニ：周波数の測定は周波数計なので誤り。
