平成27年度下期 第二種電気工事士 学科 問41 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑪で示す図記号のものは。
答えを見る
正解 イ
要点□の図記号はジョイントボックス（アウトレットボックスを使う）
解説

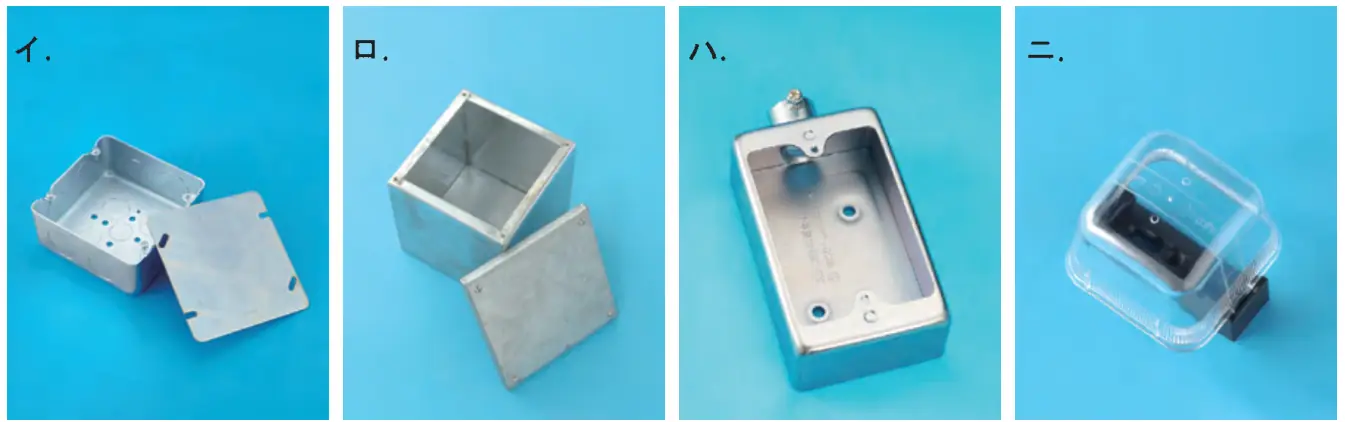

⑪の□の図記号はジョイントボックスで、写真ではアウトレットボックス（ノックアウト付きの鋼製ボックスとふた）のイが該当する。
ロ：四角い箱型でふた付きのものはプルボックス（図記号は□に×）なので誤り。
ハ：露出形スイッチボックスなので誤り。
ニ：透明なカバー付きの器具で、ジョイントボックスではないので誤り。
