令和8年度上期 第二種電気工事士 学科 問49 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，特記のある場合を除き「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．図記号で示す一般用照明にはLED照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED照明器具とする。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑲で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 イ
要点差込形コネクタは接続する電線の本数に合った口数を選ぶ
解説

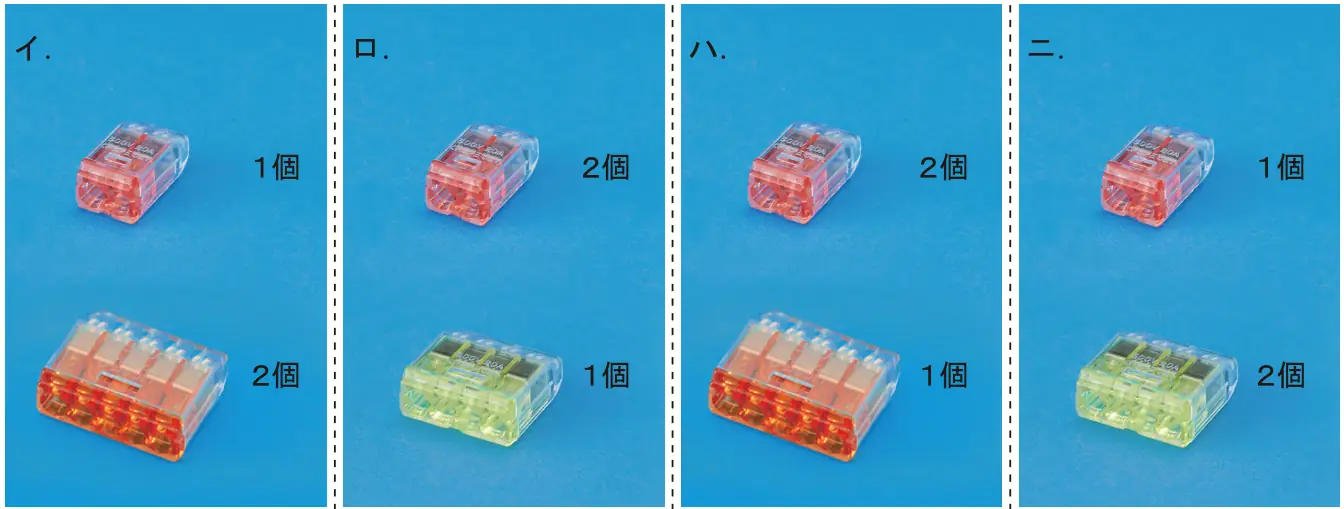

イの2本用1個・5本用2個が正しい。⑲は洋室のジョイントボックスで、電源（回路a）、隣の洋室・和室への送り、コンセント2箇所、照明器具（ル）、点滅器（ル）への配線が集まる。
- 非接地側：電源・送り・コンセント2箇所・点滅器 → 5本
- 接地側：電源・送り・コンセント2箇所・照明器具 → 5本
- 点滅器の帰り線と照明器具 → 2本
よって2本用1個、5本用2個。
- ロ、ハ、ニ：3本用や2本用2個などの組合せで、5本の接続に合わないので誤り。
