平成27年度下期 第二種電気工事士 学科 問43 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑬で示す図記号の器具は。
答えを見る
正解 ニ
要点20A250V Eの傍記は20A250V接地極付コンセント
解説
⑬は2階のルームエアコン用の単相200V回路のコンセントで、「20A250V E」と傍記されているので、20A250V接地極付コンセントのニが正しい。
- 刃受けの一方がL字形になっているのが20A用の特徴。

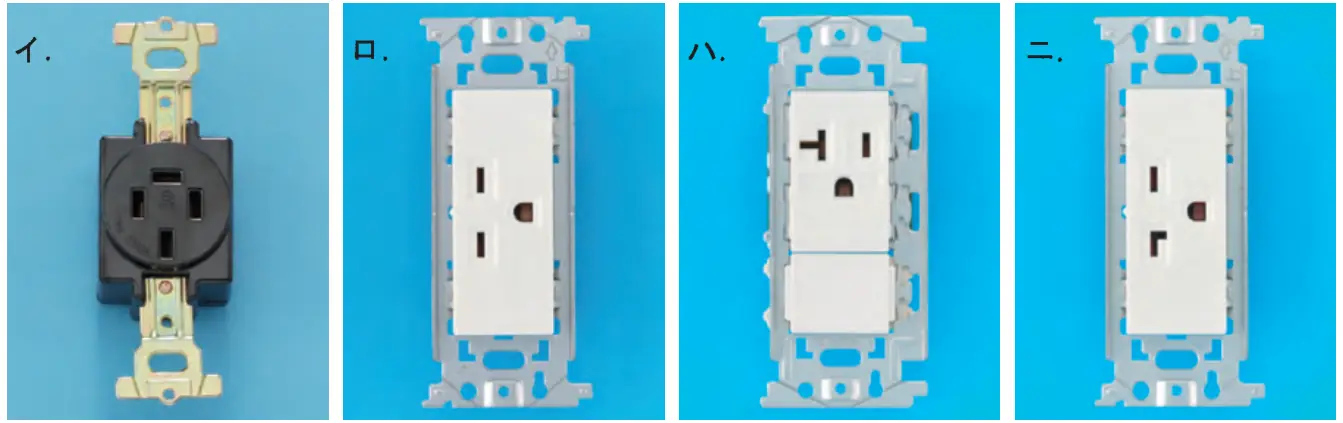

イ：刃受けの形が異なる大形のコンセントで、20A250V接地極付ではないので誤り。
ロ：15A250V接地極付コンセントなので誤り。
ハ：125V用（15A・20A兼用）の接地極付コンセントなので誤り。
