平成27年度下期 第二種電気工事士 学科 問44 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

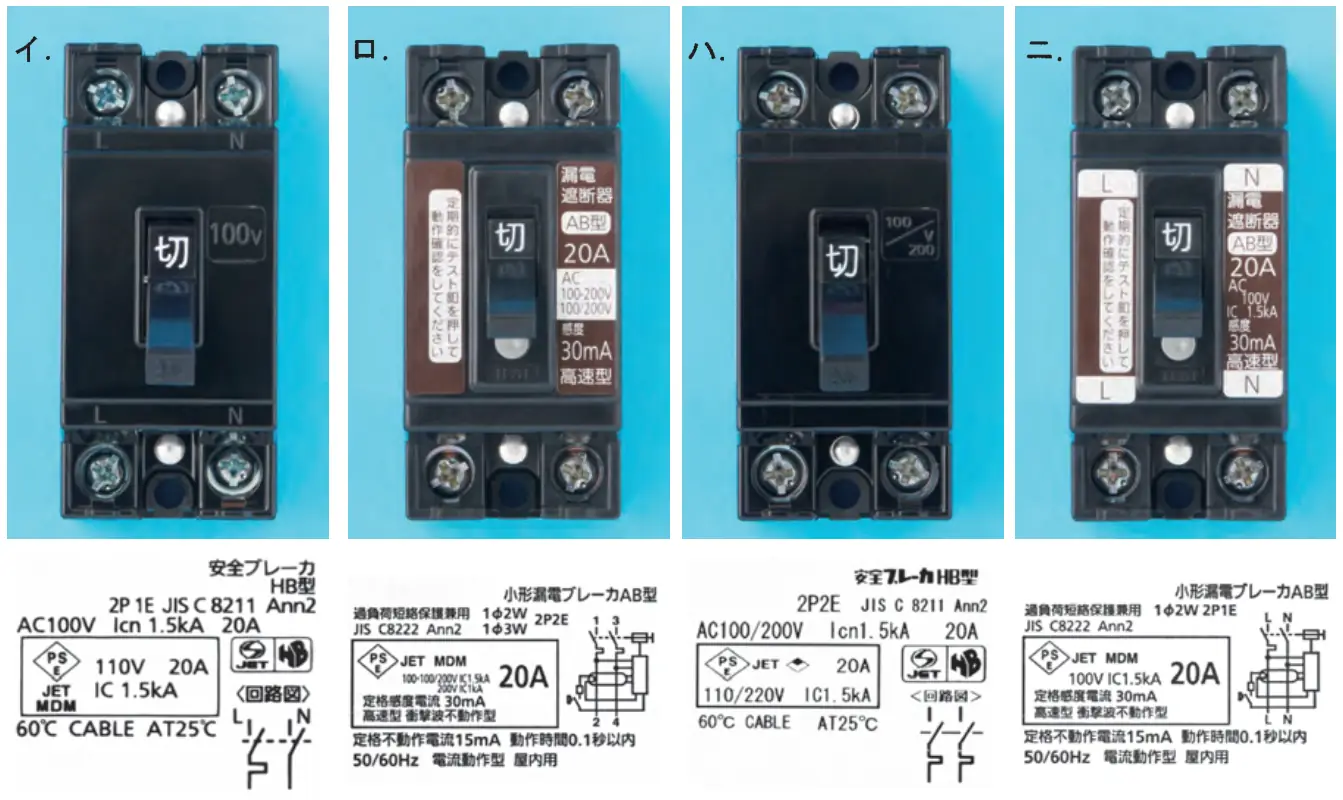

⑭で示す図記号の器具は。
答えを見る
正解 ハ
要点200V分岐回路の配線用遮断器は2極2素子（2P2E）
解説
⑭は単相200V回路（ⓝ）の配線用遮断器（2P 20A）で、200V回路では両極に過電流素子のある2P2Eが必要なので、100/200V用2P2Eのハが正しい。
イ：2P1Eの100V専用なので200V回路には使えず誤り。
ロ：漏電遮断器なので誤り（図記号Bは配線用遮断器で、漏電遮断器はBE）。
ニ：100V用の漏電遮断器（2P1E）なので誤り。
