平成28年度上期 第二種電気工事士 学科 問39 解説

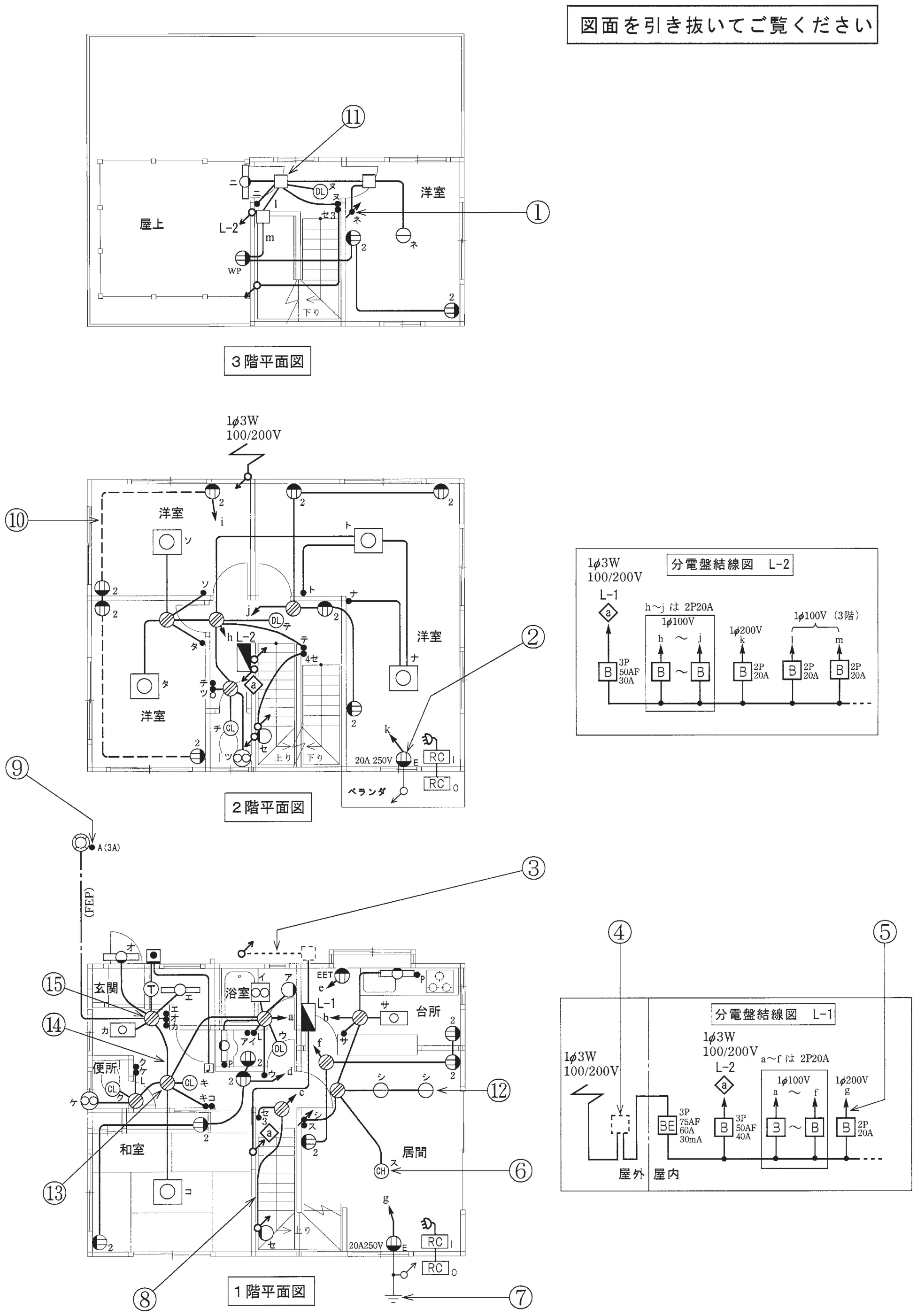

図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。

【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。

2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。

3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。

4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。

6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
