平成24年度下期 第二種電気工事士 学科 問44 解説
配線図
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑭で示す図記号の器具は。
答えを見る
正解 ロ
要点●Aは自動点滅器。明るさで照明を自動で入り切り
解説

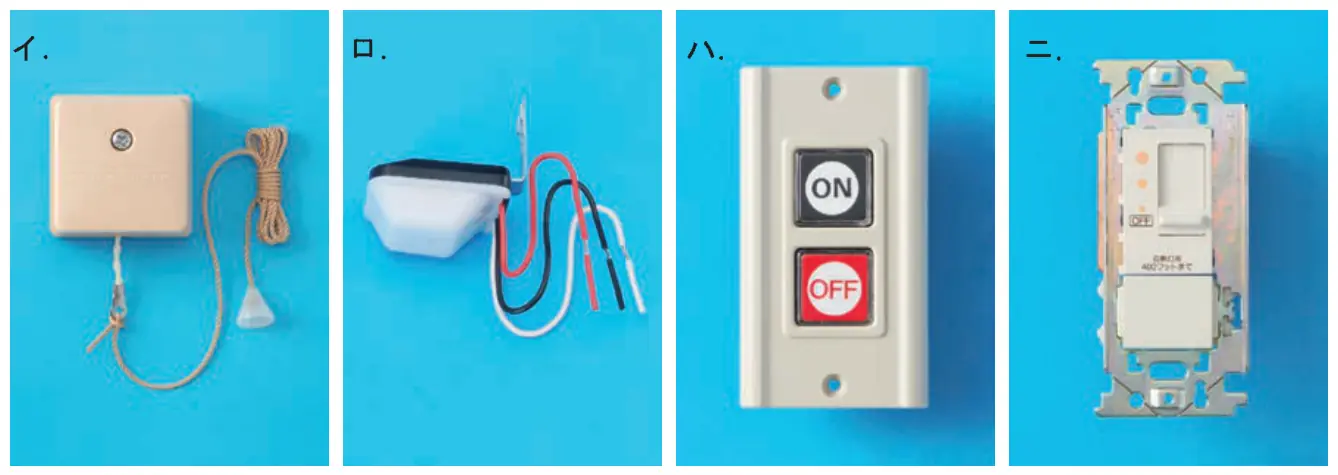

⑭の「●A（3A）」は自動点滅器（定格3A）を表し、周囲の明るさを検知して照明を自動で点滅させる。写真ロの受光部のある器具が自動点滅器なので正答はロ。
イ：プルスイッチ（ひもで操作）で誤り。ハ：押しボタンスイッチで誤り。ニ：埋込形のスイッチ類で、自動点滅器ではないので誤り。
