平成29年度上期 第二種電気工事士 学科 問43 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
4．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

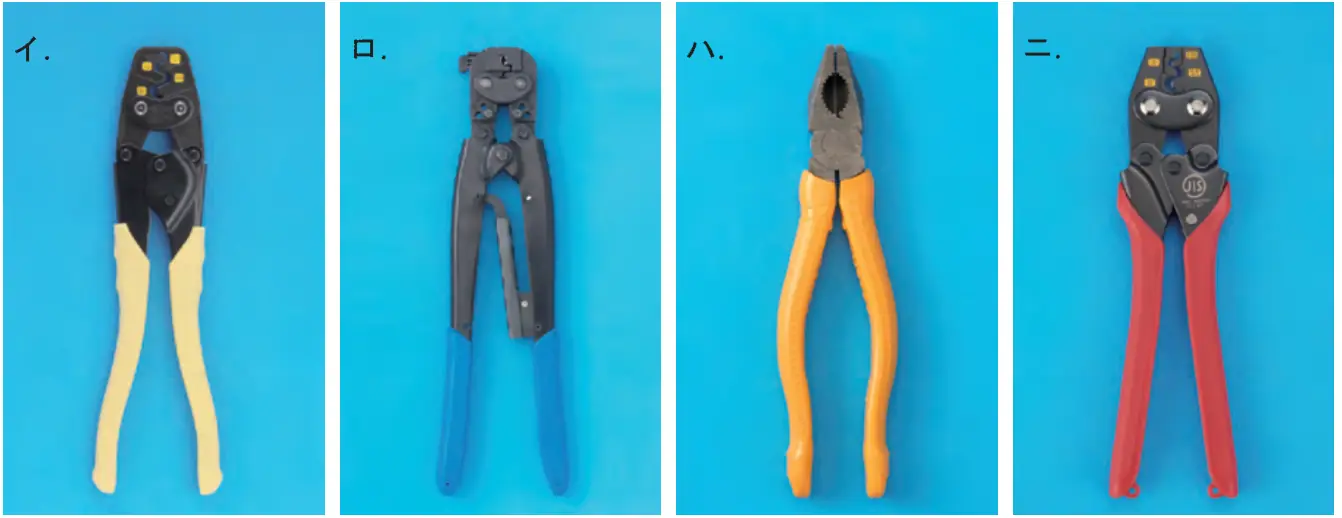

⑬の部分で，下の写真に示す圧着端子と接地線を圧着接続するための工具として，適切なものは。
答えを見る
正解 ニ
要点裸圧着端子の圧着は柄が赤の圧着工具を使う
解説
⑬は接地線IV5.5に裸圧着端子を取り付ける箇所で、裸圧着端子用の圧着工具（柄が赤色）ニを使います。
イ：柄が黄色のものはリングスリーブ用の圧着工具なので誤り。
ロ：絶縁被覆付圧着端子（またはコネクタ）用の工具なので誤り。
ハ：ペンチは圧着接続の工具ではないので誤り。
