平成29年度上期 第二種電気工事士 学科 問42 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
4．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑫で示す部分の天井内のジョイントボックス内において，接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び接続後の刻印との組合せで正しいものは。

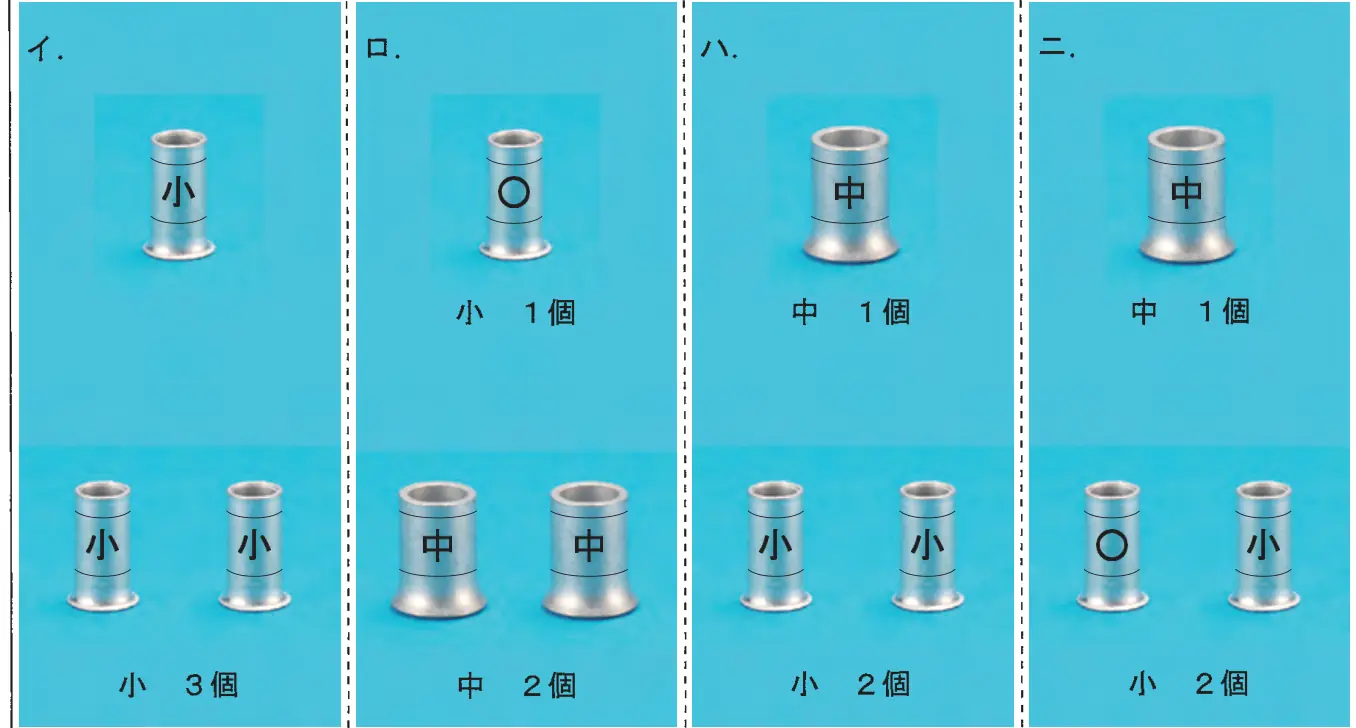

ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の○，小，中は接続後の刻印を表す。
- イ小 3個
- ロ小 1個 中 2個
- ハ中 1個 小 2個
- ニ中 1個 小 2個
答えを見る
正解 ニ中 1個 小 2個
要点1.6mm2本は小○、3～4本は小、5～6本は中スリーブ
解説
⑫のボックスではL-1からの電源、上・右・下の照明への配線、器具自体の配線を接続するので、接地側5本（中）、帰り線4本（小）、電圧側2本（小○）になります。
- 接地側：L-1、上、右、下、⑫の照明 → 5本 → 中スリーブ（刻印 中）
- 帰り線：下からの点滅器の戻り、上、右、⑫の照明 → 4本 → 小スリーブ（刻印 小）
- 電圧側：L-1、下（点滅器へ） → 2本 → 小スリーブ（刻印 ○）
イ・ロ・ハ：スリーブの種類や刻印の組合せが合わないので誤り。
