平成30年度下期 第二種電気工事士 学科 問26 解説

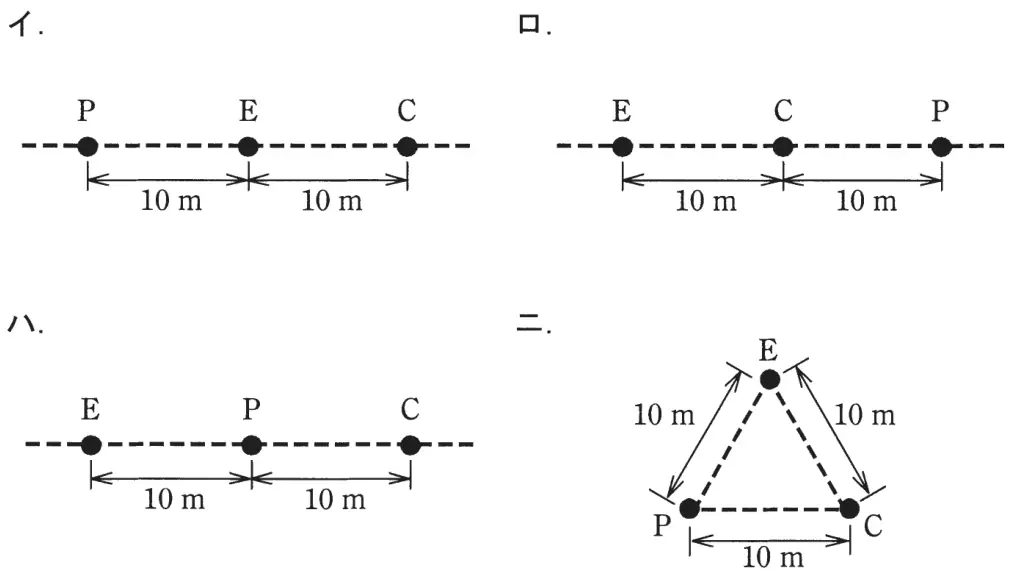

直読式接地抵抗計を用いて，接地抵抗を測定する場合，被測定接地極Eに対する，2つの補助接地極P（電圧用）及びC（電流用）の配置として，最も適切なものは。
答えを見る
正解 ハ
要点接地抵抗測定はE・P・Cを一直線に約10m間隔で並べる
解説
直読式接地抵抗計では、被測定接地極Eから電圧用補助極P、電流用補助極Cの順に一直線上に約10m間隔で配置するのでハが正しい。
- イ：PとEの位置が入れ替わっている（Eは端に置く）ので誤り。
- ロ：PとCの位置が逆（Pは中間）なので誤り。
- ニ：三角形配置ではなく一直線上に配置するので誤り。
