令和元年度上期 第二種電気工事士 学科 問49 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

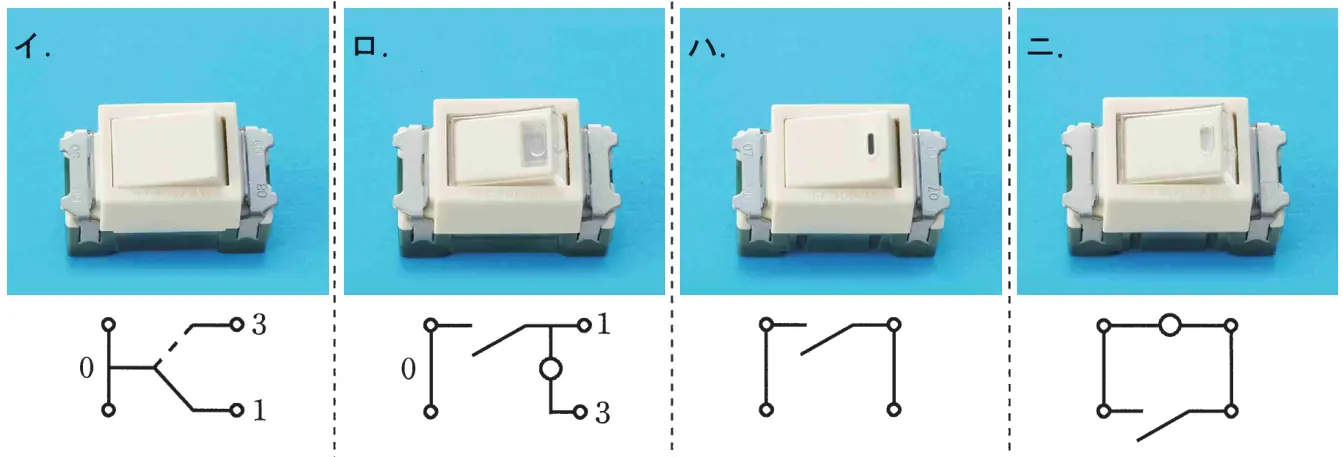

⑲で示す図記号の器具は。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ロ
要点傍記Lは確認表示灯内蔵スイッチ（入のとき点灯）
解説
⑲は便所の換気扇用スイッチで「L」が傍記されているので、スイッチが入のときに点灯する確認表示灯内蔵スイッチ。接点の構成図で表示灯が負荷側と接地側端子の間に入っているロが正しい。
- イ：3路スイッチ。
- ハ：表示灯のない片切スイッチ。
- ニ：表示灯がスイッチと並列の位置表示灯内蔵スイッチ（切のとき点灯、傍記H）。
