令和8年度上期 第二種電気工事士 学科 問50 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，特記のある場合を除き「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．図記号で示す一般用照明にはLED照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED照明器具とする。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

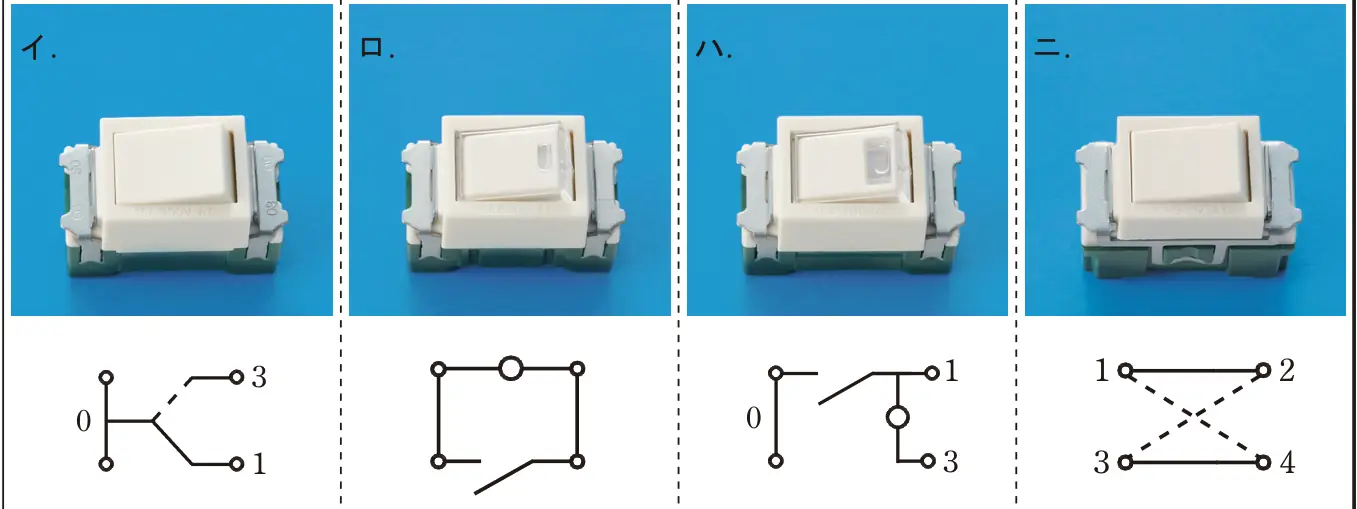

この配線図の図記号で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ニ
要点4路スイッチは3箇所以上から点滅するときに使う
解説
ニが正しい。ニは接点が1－2・3－4と1－4・3－2に切り替わる4路スイッチ。4路スイッチは3箇所以上から点滅する場合に使うが、この配線図では3路スイッチ（傍記3）を2箇所で使っているだけで、4路スイッチ（傍記4）は使われていない。
- イ：0－1・0－3が切り替わる3路スイッチで、廊下のダウンライト（ハ）に使われている。
- ロ、ハ：表示灯を内蔵した点滅器で、玄関の点滅器（傍記H）などとして使われている。
