令和元年度下期 第二種電気工事士 学科 問42 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑫で示す部分の配線工事に使用するケーブルは。
ただし，心線数は最少とする。
答えを見る
正解 ロ
要点スイッチのない器具への配線は2心のVVFでよい
解説
正答はロです。⑫は⑪のボックスから⑬の器具（プルスイッチ付で器具自体で点滅）への配線なので、非接地側と接地側の2本だけでよく、2心のVVFケーブルを使います。

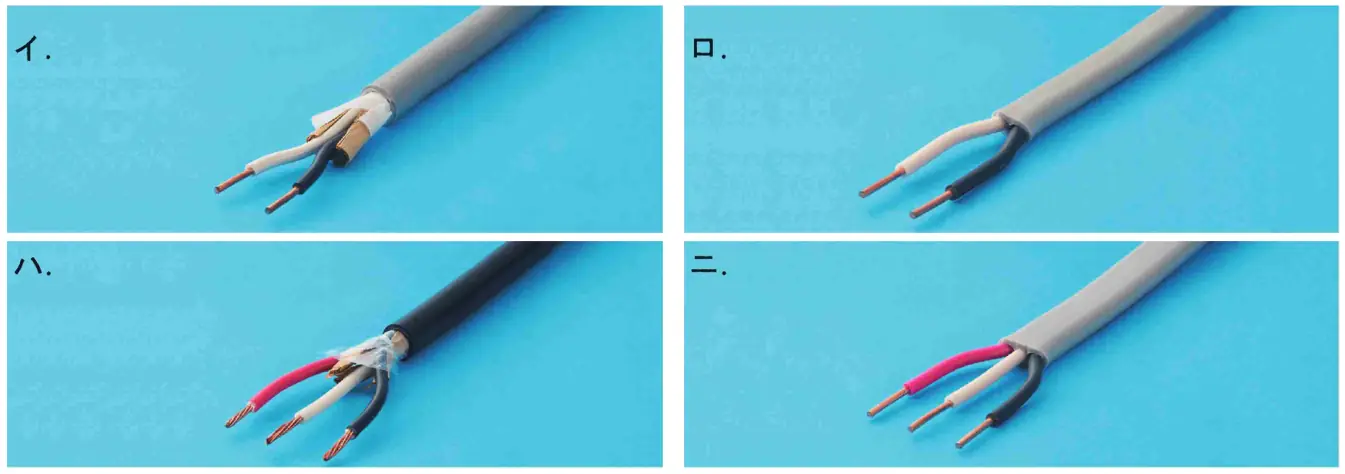

イ：2心の丸形ケーブルで、指定のVVF（平形）ではないので誤り。
ハ：3心の丸形ケーブルで、心線数も多いので誤り。
ニ：3心のVVFで、心線数が最少ではないので誤り。
