令和元年度下期 第二種電気工事士 学科 問41 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

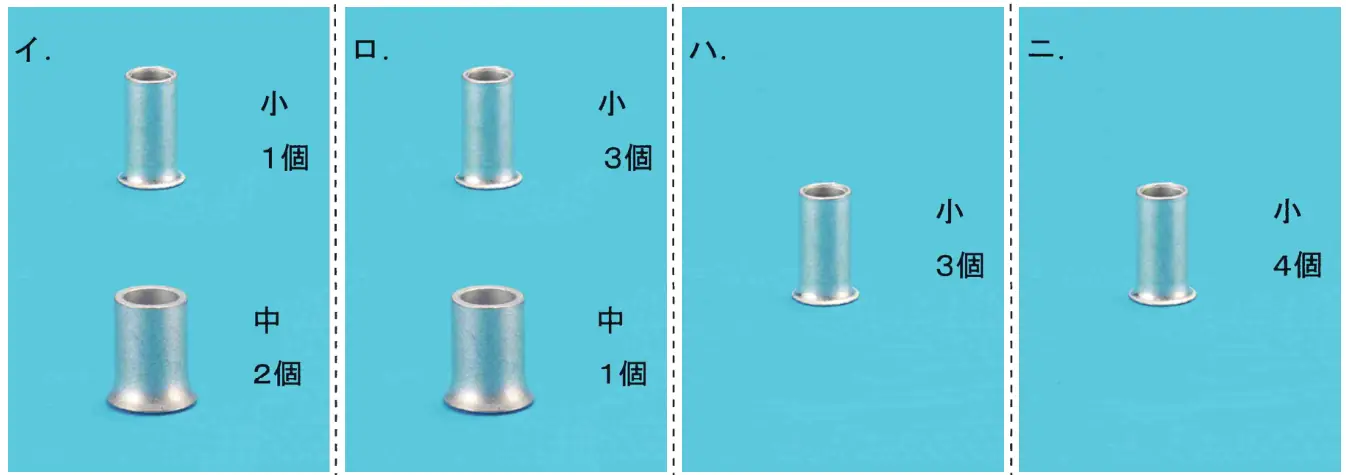

- イ小1個，中2個
- ロ小3個，中1個
- ハ小3個
- ニ小4個
答えを見る
正解 イ小1個，中2個
要点VVF1.6は2本で小(○)、3〜4本で小、5〜6本で中スリーブ
解説
正答はイの小1個・中2個です。⑪のボックスには、分電盤からの電源、台所の2口コンセント、換気扇、コンセント付近の換気扇用スイッチ、⑬の器具（プルスイッチ付）の配線が集まります。
- 接地側（白）：電源・コンセント2か所・換気扇・⑬の5本→中スリーブ
- 非接地側（黒）：電源・コンセント2か所・スイッチ・⑬の5本→中スリーブ
- スイッチから換気扇への帰り線2本→小スリーブ
ロ・ハ・ニ：5本の接続に小スリーブは使えない（小は1.6mm 4本まで）ので誤り。
