令和2年度下期午後 第二種電気工事士 学科 問23 解説

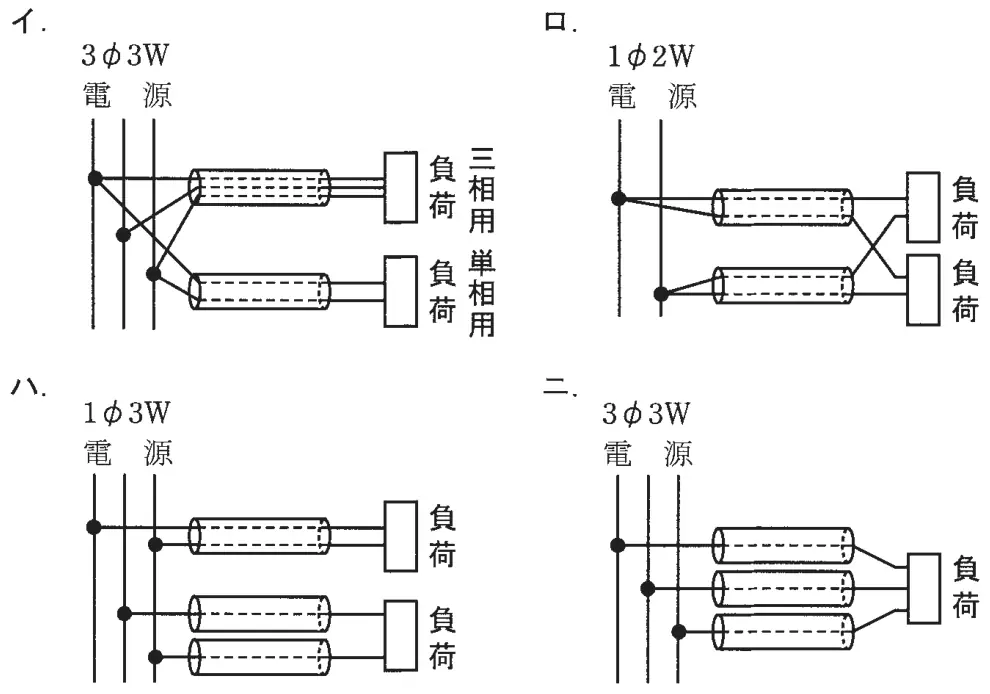

正答はイです。交流回路を金属管に入れる場合は、1回路の往復の電線（三相なら3線すべて）を同じ管に入れると磁束が打ち消し合い、電磁的不平衡を生じません。イは三相用の3線を1本の管に、単相用の2線を別の1本の管にまとめているので適切です。

ロ：1本の管に同じ側の電線だけが入り、負荷ごとの往復の電線が別々の管に分かれているので誤り。

ハ：下の負荷の2線が別々の管に入っているので誤り。

ニ：三相の3線を1本ずつ別々の管に入れているので誤り。
