平成28年度下期 第二種電気工事士 学科 問21 解説

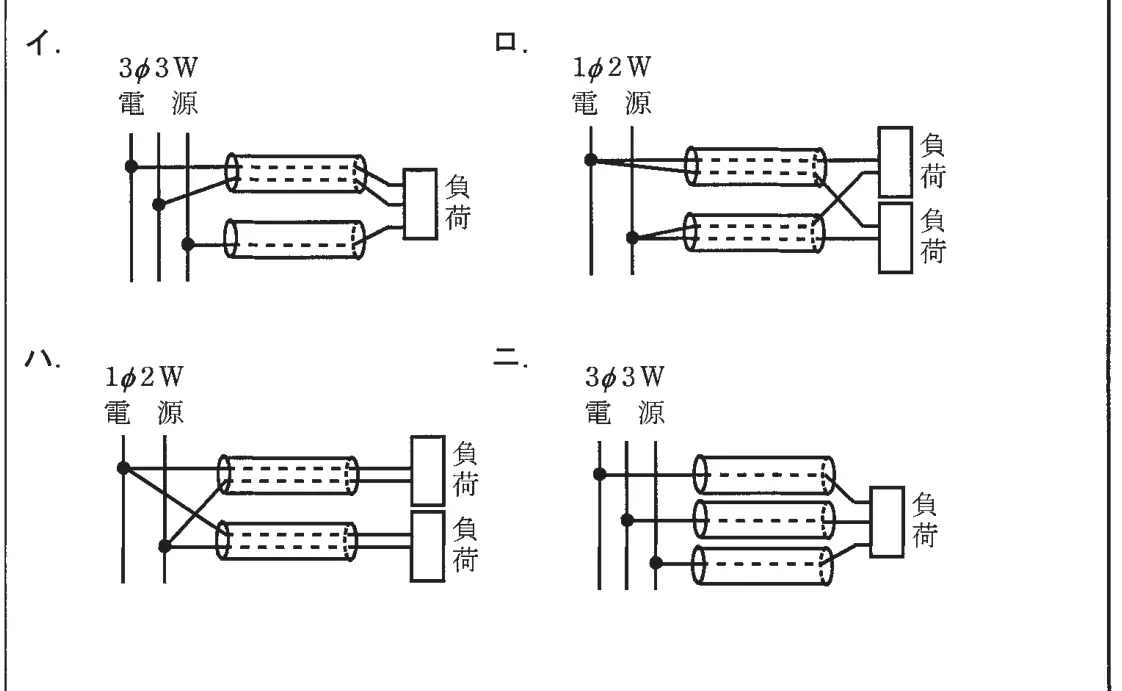

交流回路では、1つの回路の往復電線（三相なら3線）をすべて同一の金属管に収めると磁束が打ち消し合い、電磁的不平衡を防げる。ハは各負荷の2線をそれぞれ同じ管に入れているので適切。

イ：三相3線を2本の管に分けているので不適切。

ロ：2つの負荷の往復線が別々の管に分かれているので不適切。

ニ：三相の各線を1本ずつ別の管に入れているので不適切。
