令和2年度下期午後 第二種電気工事士 学科 問49 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。

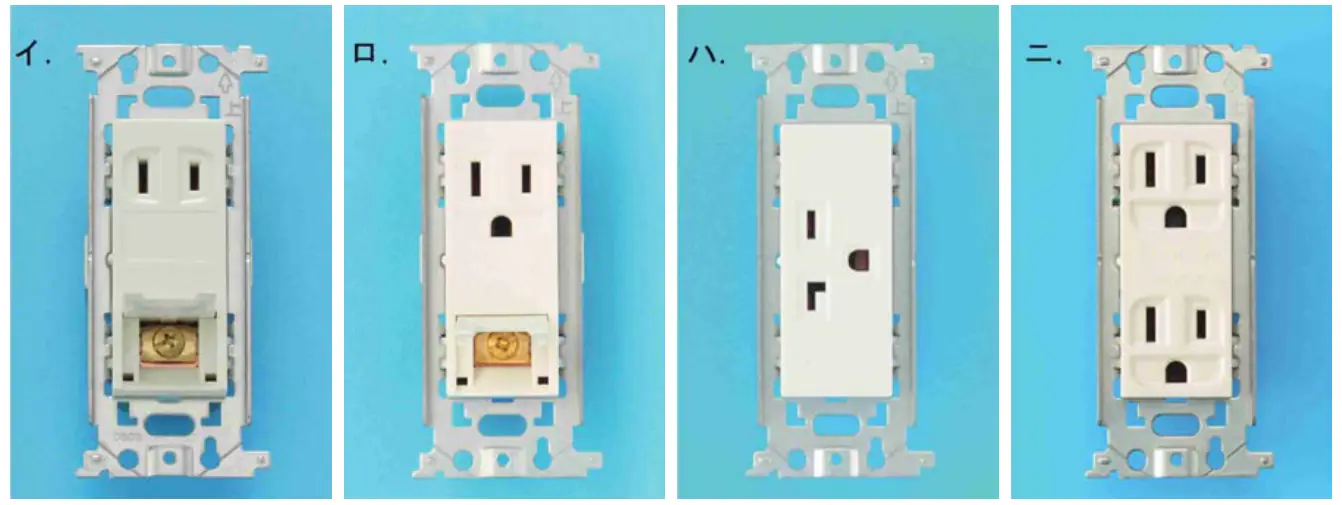

この配線図の図記号で，使用されていないコンセントは。
答えを見る
正解 ニ
要点配線図にない傍記（2E）のコンセントを選ぶ
解説
正答はニです。ニは2口の接地極付コンセント（傍記2E）ですが、この配線図には「2E」のコンセントはありません。
イ：接地端子付コンセント（ET）で、配線図に使われているので誤り。
ロ：接地極付接地端子付コンセント（EET）で、⑧付近などに使われているので誤り。
ハ：20A250V接地極付コンセント（20A250V E）で、①に使われているので誤り。
