令和2年度下期午後 第二種電気工事士 学科 問50 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
この配線図の図記号で，使用されているプルボックスとその個数の組合せは。

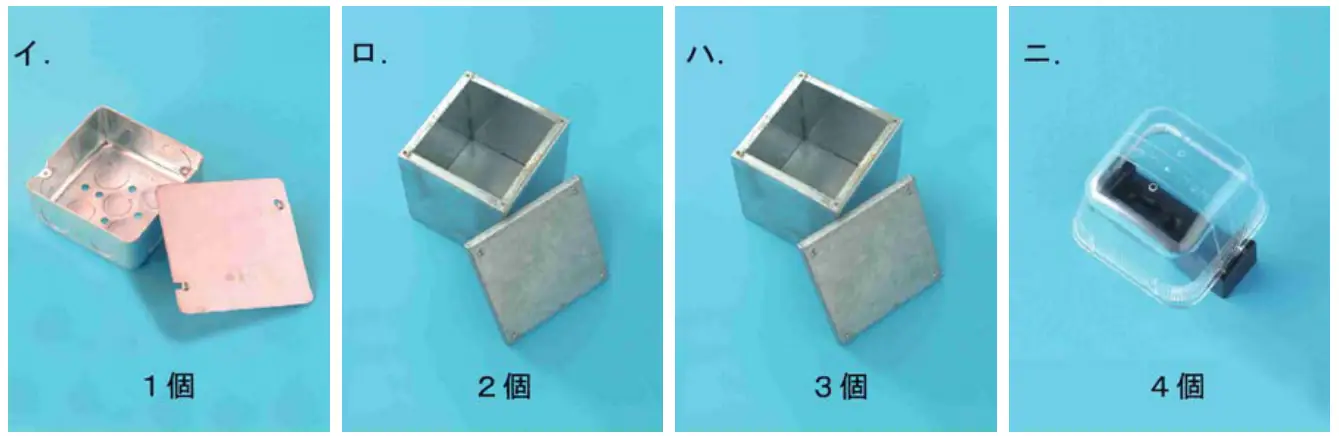

- イ1個
- ロ2個
- ハ3個
- ニ4個
答えを見る
正解 ロ2個
要点四角に斜線（⊠）の図記号はプルボックス
解説
正答はロです。プルボックスの図記号は四角の中に斜線（⊠）で、この配線図ではCV 5.5-2C (FEP)の地中配線が建物に入る2か所（右上と右下）に使われています。写真はふた付きの金属製プルボックスで、個数は2個です。
イ：アウトレットボックスで、個数も違うので誤り。
ハ：プルボックスは3個ではないので誤り。
ニ：ジョイントボックス（VVF用など）の写真で、個数も違うので誤り。
