令和3年度上期午前 第二種電気工事士 学科 問44 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

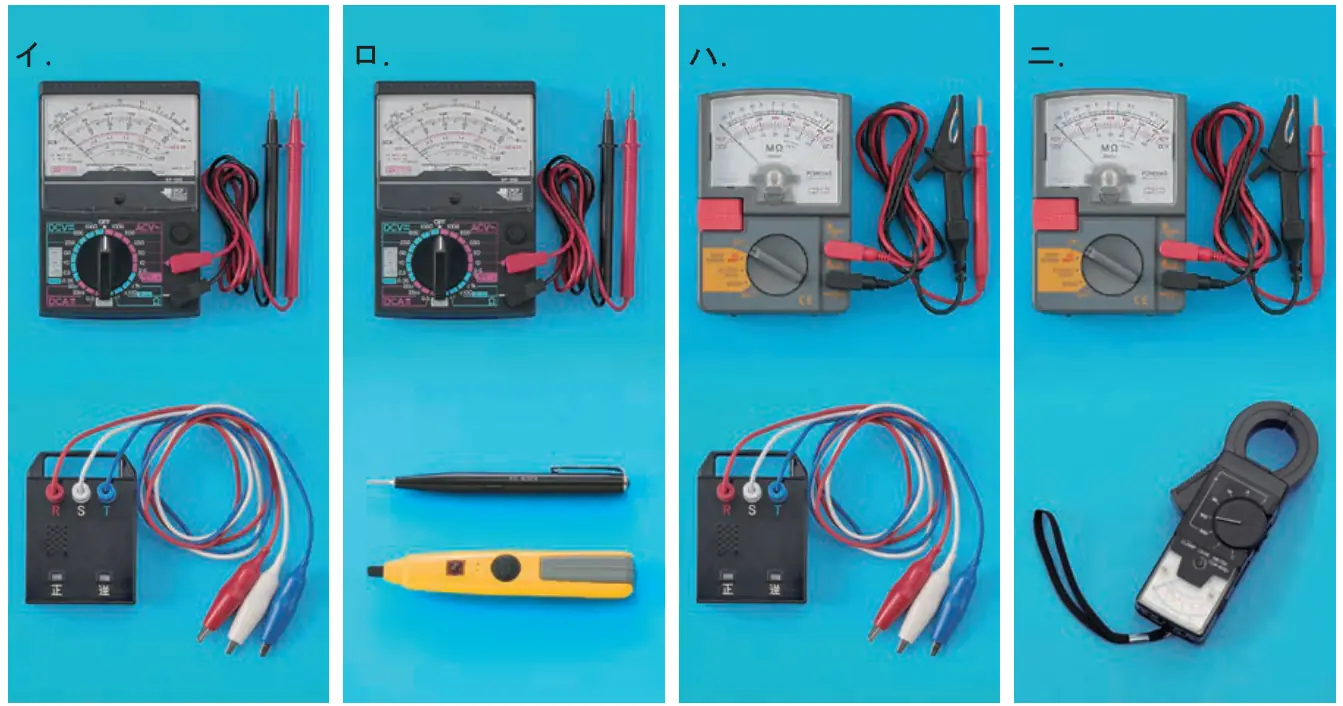

⑭で示すコンセントの電圧と極性を確認するための測定器の組合せで，正しいものは。
答えを見る
正解 ロ
要点電圧は回路計、極性（接地側）は検電器で確認
解説
コンセントの電圧は回路計（テスタ）で測り、極性は検電器で非接地側（反応する側）と接地側（反応しない側）を判別するので、ロが正しいです。
イ：検相器は三相の相順を調べるもので、単相コンセントの極性確認には使わない。
ハ：絶縁抵抗計と検相器では電圧・極性を確認できず誤り。
ニ：絶縁抵抗計とクランプ形電流計では確認できず誤り。
