平成25年度下期 第二種電気工事士 学科 問44 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑭で示すコンセントの電圧を測定するものは。
答えを見る
正解 ニ
要点コンセントの電圧は回路計（テスタ）で測定する
解説
コンセントの電圧は、交流電圧レンジを持つ回路計（テスタ）で測定するので、ニが正しいです。

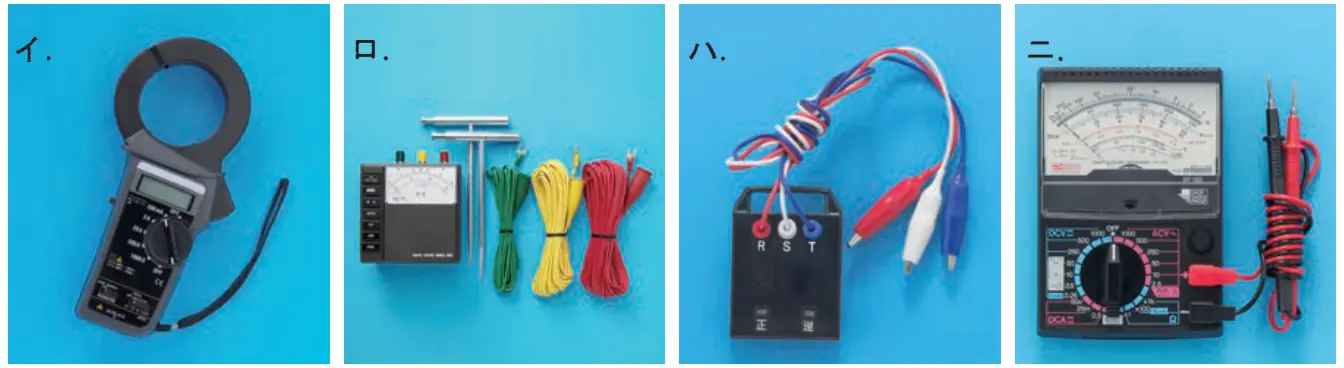

イ：クランプ形電流計（漏れ電流計）で、電流を測るものなので誤り。
ロ：接地抵抗計（補助接地棒と3本のリード付き）なので誤り。
ハ：R・S・Tのリードを持つ検相器で、三相の相順を調べるものなので誤り。
