令和3年度下期午前 第二種電気工事士 学科 問49 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

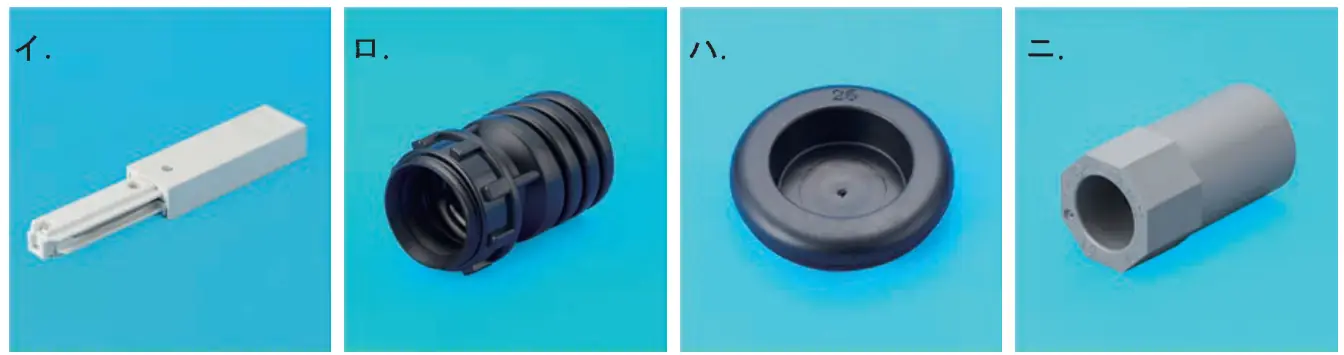

この配線図の施工で，使用されていないものは。
答えを見る
正解 ニ
要点VE管用コネクタはVE管工事がなければ使わない
解説
ニは硬質ポリ塩化ビニル電線管（VE管）をボックスに接続するためのコネクタです。この配線図にはVE管工事がないので使用されていません。
- イ：ライティングダクト用の部材で、1階居間のライティングダクト（LD）に使う。
- ロ：波付硬質合成樹脂管（FEP）の接続に使う部材で、庭園灯への地中配線（⑨）に使う。
- ハ：ゴムブッシングで、ボックスの穴に取り付けてケーブルを保護する。
