令和3年度下期午後 第二種電気工事士 学科 問17 解説
写真に示す器具の用途は。
- イ手元開閉器として用いる。
- ロ電圧を変成するために用いる。
- ハ力率を改善するために用いる。
- ニ蛍光灯の放電を安定させるために用いる。
答えを見る
正解 ニ蛍光灯の放電を安定させるために用いる。
要点蛍光灯用安定器は放電を安定させるために用いる
解説

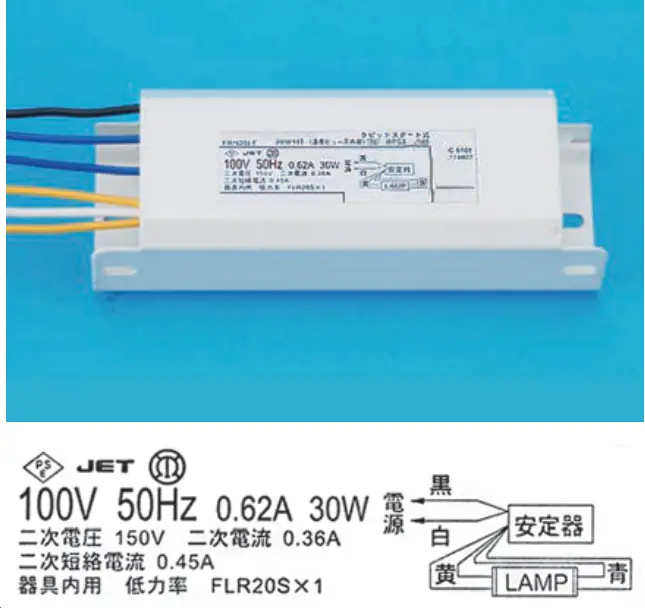

正答はニです。写真は蛍光灯用の安定器で、表示に「LAMP」への配線やFLR20S×1（蛍光ランプ）の記載があります。放電が始まった後に電流が増え続けないよう制限し、放電を安定させるために使います。
イ：手元開閉器はスイッチ類であり誤り。
ロ：電圧を変成するのは変圧器で誤り。
ハ：力率を改善するのは進相コンデンサで誤り。
