平成25年度下期 第二種電気工事士 学科 問17 解説
写真に示す器具の用途は。
- イ蛍光灯の放電を安定させるために用いる。
- ロ電圧を変成するために用いる。
- ハ力率を改善するために用いる。
- ニ手元開閉器として用いる。
答えを見る
正解 イ蛍光灯の放電を安定させるために用いる。
要点蛍光灯の安定器は放電を安定させるために用いる
解説

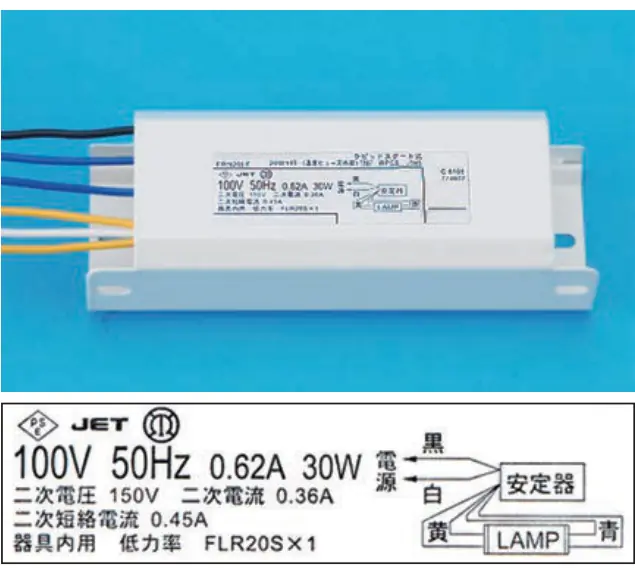

写真は銘板に「安定器」「LAMP」「FLR20S×1」とある蛍光灯用安定器で、放電電流を制限して放電を安定させるために使います。
ロ：電圧を変成するのは変圧器なので誤り。
ハ：力率を改善するのは進相コンデンサなので誤り。
ニ：手元開閉器はスイッチ類なので誤り。
出題後の変更
水銀に関する水俣条約を受け、一般照明用の蛍光ランプは2027年末までに段階的に製造・輸出入が禁止されるため、蛍光灯器具はLEDへの置き換えが進んでいる（本問の正答は変わらない）。
