令和4年度上期午前 第二種電気工事士 学科 問18 解説

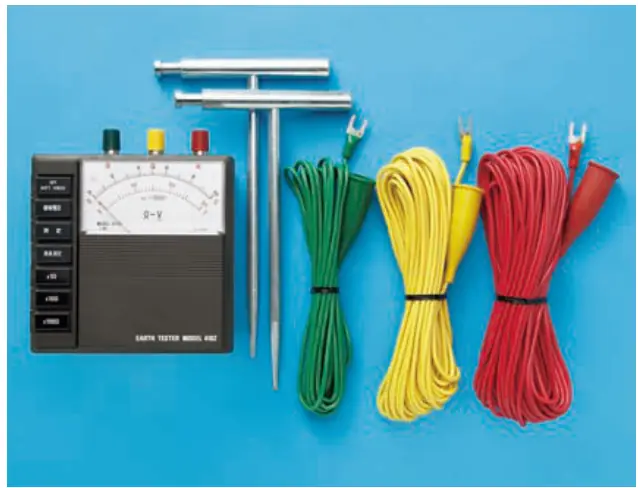

写真に示す測定器の用途は。
- イ接地抵抗の測定に用いる。
- ロ絶縁抵抗の測定に用いる。
- ハ電気回路の電圧の測定に用いる。
- ニ周波数の測定に用いる。
答えを見る
正解 イ接地抵抗の測定に用いる。
要点補助接地棒2本と3色のコードは接地抵抗計
解説
写真は本体、補助接地棒2本、緑・黄・赤の測定用コードからなる接地抵抗計（アーステスタ）で、接地抵抗の測定に用いる。
- ロ：絶縁抵抗の測定には絶縁抵抗計（メガー）を用いる。
- ハ：電圧の測定には電圧計・テスタを用いる。
- ニ：周波数の測定には周波数計を用いる。
