令和4年度上期午前 第二種電気工事士 学科 問46 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

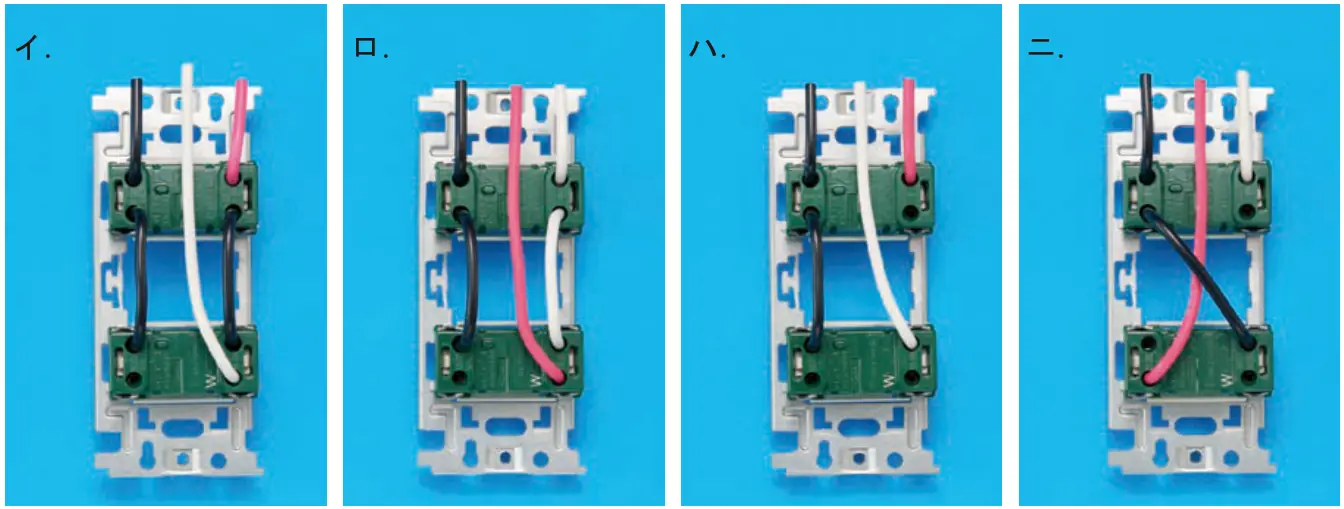

⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。
答えを見る
正解 ハ
要点点滅器とコンセントの共通は黒をわたり、白はコンセントのW側
解説
⑯は点滅器とコンセントを組み合わせたもの。黒（非接地側）を点滅器に結線し、わたり線でコンセントへ送る。白（接地側）はコンセントのW側端子に、赤（負荷）は点滅器のもう一方の端子に結線する。ハがこの結線。
- イ：わたり線が2本あり、点滅器の端子とコンセントの端子を短絡してしまう。
- ロ：赤がコンセントにつながり、白が点滅器にわたっている。
- ニ：白が点滅器に、黒がコンセントのW側に結線されている。
