令和4年度上期午前 第二種電気工事士 学科 問45 解説
配線図
図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ及び1階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑮で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてIV1.6とする。

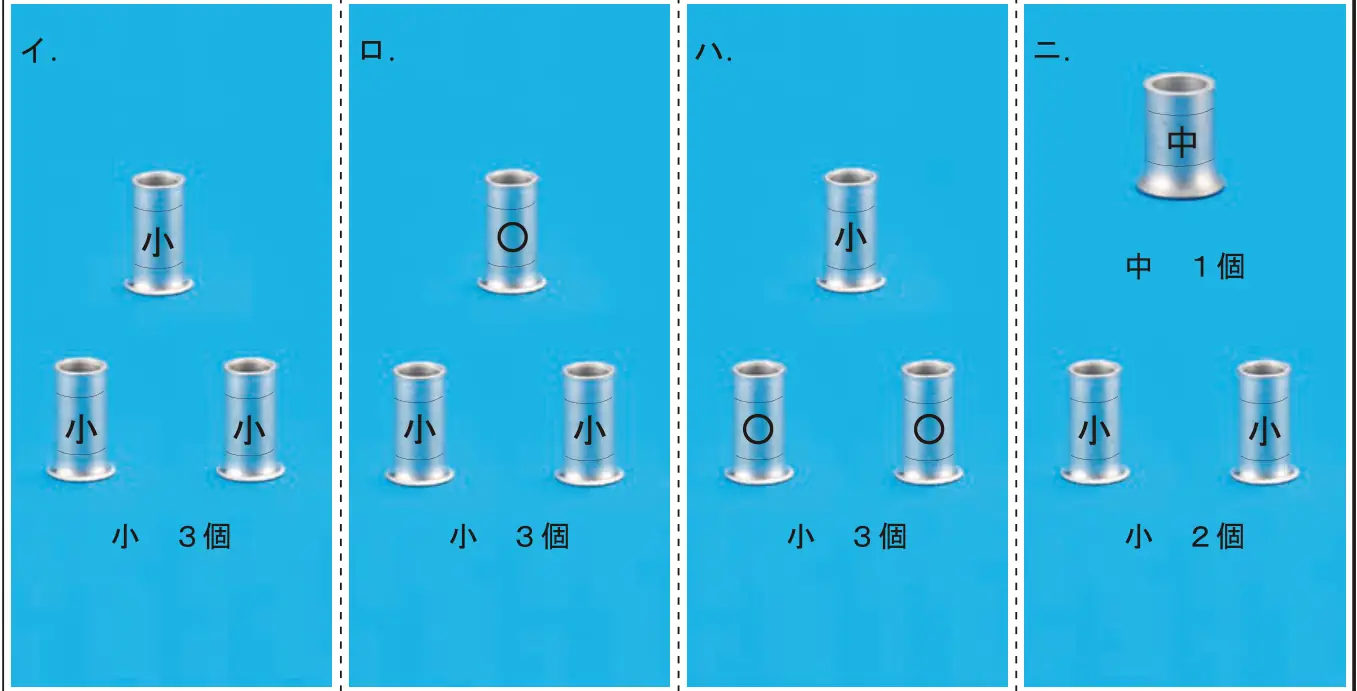

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小 3個（刻印：小3個）
- ロ小 3個（刻印：○1個，小2個）
- ハ小 3個（刻印：小1個，○2個）
- ニ中 1個（刻印：中） 小 2個（刻印：小2個）
答えを見る
正解 ハ小 3個（刻印：小1個，○2個）
要点1.6mm 2本は小（刻印○）、3〜4本は小（刻印小）
解説
⑮の接続は、接地側線が電源・点滅器⑯側・電灯の3本で小スリーブ（刻印「小」）、非接地側線（電源と⑯）2本で小（刻印「○」）、帰り線（⑯の赤と電灯）2本で小（刻印「○」）。よって小3個、刻印は小1個・○2個。
- イ：2本接続の刻印は「小」ではなく「○」。
- ロ：刻印の個数が逆。
- ニ：1.6mm 3本の接続は中ではなく小。
