令和4年度下期午前 第二種電気工事士 学科 問46 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

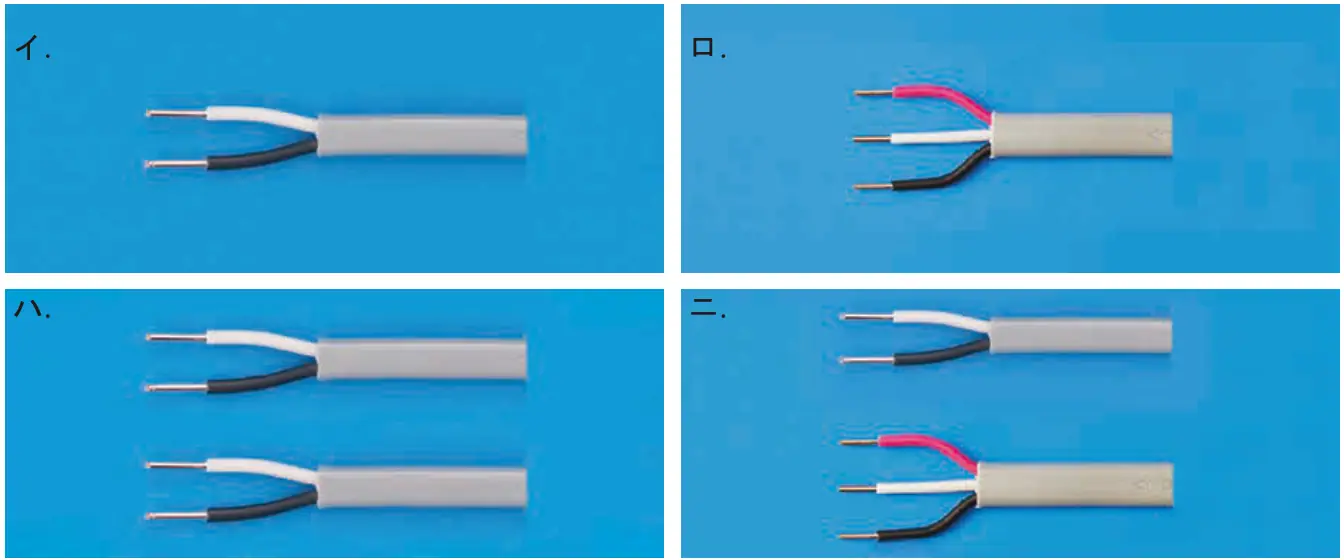

⑯で示す部分の配線工事に必要なケーブルは。
ただし，心線数は最少とする。
答えを見る
正解 ハ
要点3路スイッチが両側にある区間は電源2本＋渡り線2本
解説
正答はハです。⑯は洗面所の⑰のボックスと台所の⑮のボックスを結ぶ部分です。電源ⓐは分電盤から⑮に入り、⑰から先の洗面所・風呂・便所の器具へ送るので、⑯には非接地側（黒）と接地側（白）の2本が必要です。さらに洗面所の照明ウは、⑰側の「3ウ」と⑮側の「3ウ」の3路スイッチ2か所で点滅するので、3路スイッチ間の渡り線2本も⑯を通ります（⑮側の3路の0端子に電源、⑰側の0端子から照明ウへ）。合計4本なので、2心ケーブル2本が最少です。
イ：2心1本（2本）では足りない。
ロ：3心1本（3本）では足りない。
ニ：2心＋3心は5本になり、最少ではない。
