令和7年度下期 第二種電気工事士 学科 問45 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

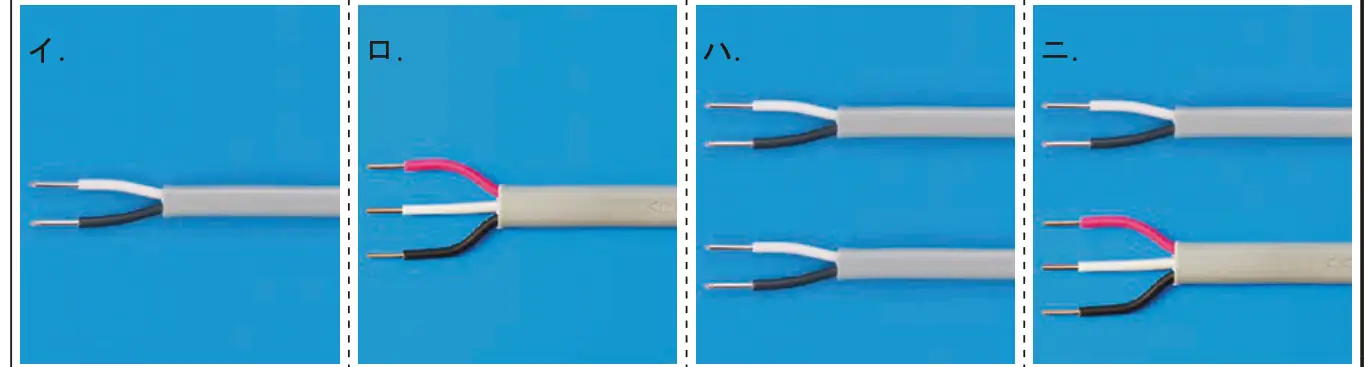

⑮で示す部分の配線工事に必要なケーブルは。
ただし，使用するケーブルの心線数は最少とする。
答えを見る
正解 ロ
要点3路スイッチ間の配線は0端子の線と渡り線2本で3心
解説
⑮は3路スイッチを含む部分の配線で、3路スイッチの「0」端子に接続する線1本と、もう一方の3路スイッチとの間をつなぐ渡り線2本（1・3端子）の計3本が必要です。よって3心ケーブル1本のロが正解です。
イ：2心では渡り線が不足するので誤り。
ハ：2心2本（4本）で最少ではないので誤り。
ニ：2心と3心の2本（5本）で最少ではないので誤り。
