令和4年度下期午前 第二種電気工事士 学科 問50 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

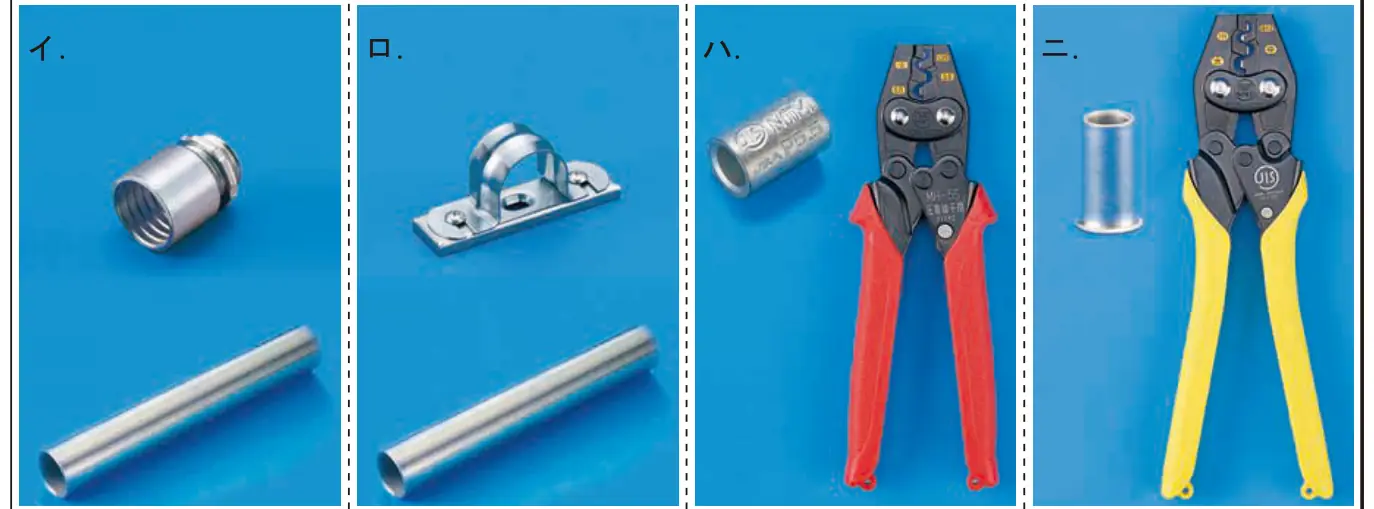

この配線図の施工に関して，一般的に使用するものの組合せで，不適切なものは。
答えを見る
正解 イ
要点ねじなし電線管にはねじなしボックスコネクタを組み合わせる
解説
イの部品は内側がらせん状のストレートボックスコネクタで、2種金属製可とう電線管用です。ねじなし電線管（E19）とは組み合わせないので不適切です。
ロ：ねじなし電線管とサドル（管の固定用）で適切。
ハ：裸圧着スリーブと裸圧着端子用圧着工具（赤柄）で適切。
ニ：リングスリーブとリングスリーブ用圧着ペンチ（黄柄）で適切。
