令和4年度下期午前 第二種電気工事士 学科 問49 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

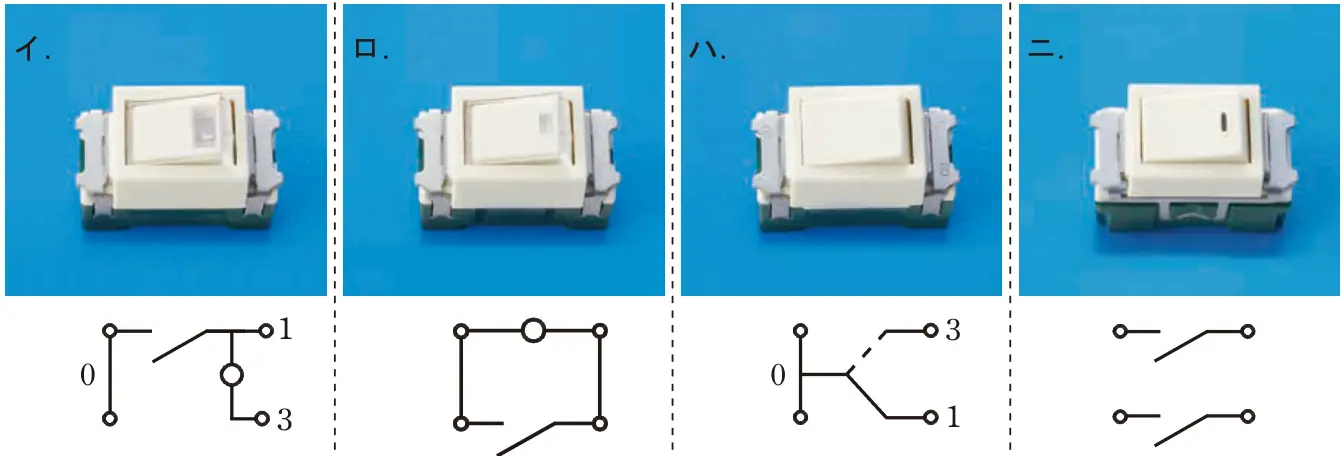

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 イ
要点位置表示灯内蔵3路スイッチはH3で表す
解説
イは内部に表示灯をもつ3路スイッチ（位置表示灯内蔵3路スイッチ）で、この配線図に「H3」の傍記はないので使われていません。
ロ：位置表示灯内蔵スイッチ（H）で、洗面所付近の「Hク」に使用されている。
ハ：3路スイッチで、「3ウ」「3サ」「ア3」などに使用されている。
ニ：2極スイッチで、屋外灯の「2P」に使用されている。
