令和5年度下期午後 第二種電気工事士 学科 問43 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

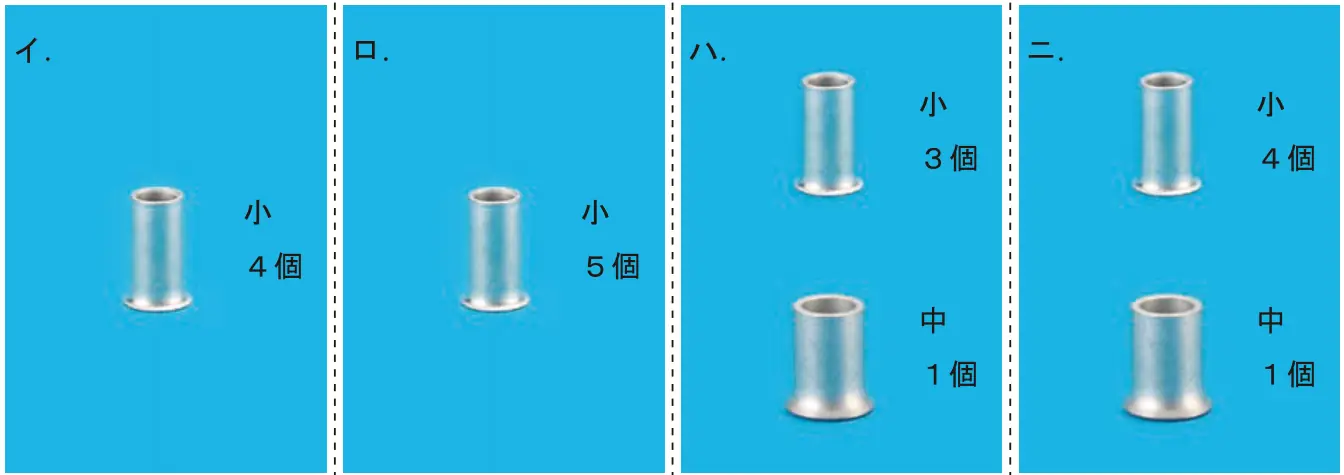

⑬で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
- イ小 4個
- ロ小 5個
- ハ小 3個，中 1個
- ニ小 4個，中 1個
答えを見る
正解 イ小 4個
要点1.6mmの2〜4本接続はすべて小スリーブで済む
解説
正答はイです。⑬のボックスには、電源（ⓔ）、右の3路スイッチア、⑯（⑰のボックス方向）がつながります。⑯には接地側・非接地側・3路スイッチ間の渡り線2本の計4本が通ります。
- 接地側：電源・⑯の2本 → 小
- 非接地側：電源・⑯・3路スイッチ「0」の3本 → 小
- 渡り線：3路スイッチ「1」・「3」と⑯の2本ずつ → 小2個
合計で小スリーブ4個です。
ロ・ハ・ニ：5本以上の接続や5か所の接続はないので誤り。
