平成27年度上期 第二種電気工事士 学科 問43 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑬で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はVVF1.6とし，ボックスを経由する電線は，すべて接続箇所を設けるものとする。

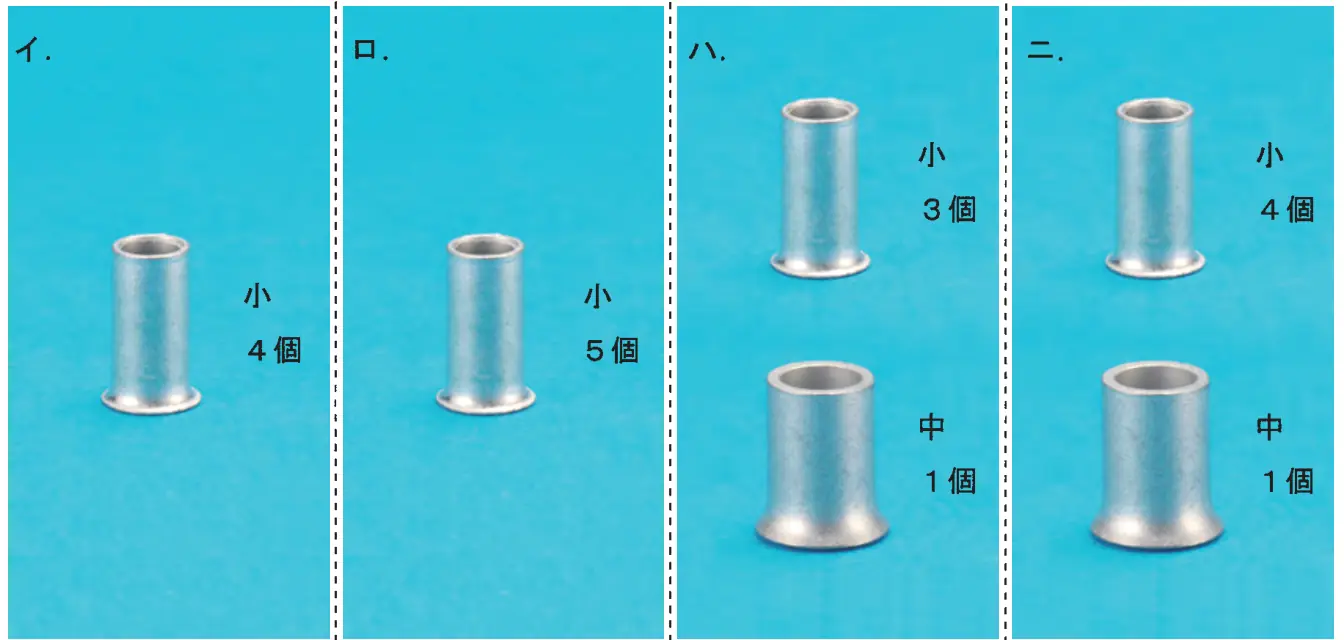

- イ小：4個
- ロ小：5個
- ハ小：3個 中：1個
- ニ小：4個 中：1個
答えを見る
正解 イ小：4個
要点1.6mm2本は小スリーブ、3～4本も小スリーブ
解説
⑬のボックスは、電源（電灯分電盤ⓔ）、冷蔵庫側の3路スイッチア、⑮を経由して事務所側のボックスへつながり、接続は次の4か所となる。
- 接地側：電源・⑮の2本 → 小スリーブ
- 非接地側：電源・3路スイッチ（0端子）・⑮の3本 → 小スリーブ
- 3路スイッチの渡り線2本 → それぞれ⑮の電線と2本接続で小スリーブ2個
1.6mmは4本まで小スリーブなので、小スリーブ4個のイが正しい。
ロ・ハ・ニ：接続箇所数やスリーブの種類が合わないので誤り。
