令和7年度上期 第二種電気工事士 学科 問41 解説
配線図
図は,鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答え(イ,ロ,ハ,ニ)が書いてある。それぞれの問いに対して,答えを1つ選びなさい。
【注意】1.屋内配線の工事は,動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2.屋内配線等の電線の本数,電線の太さ,その他,問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は,定格感度電流30mA,動作時間0.1秒以内のものを使用している。
4.選択肢(答え)の写真にあるコンセント及び点滅器は,「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5.配電盤,分電盤及び制御盤の外箱は金属製である。
6.ジョイントボックスを経由する電線は,すべて接続箇所を設けている。
7.3路スイッチの記号「0」の端子には,電源側又は負荷側の電線を結線する。

⑪で示す図記号の機器は。

答えを見る
正解 ロ
要点単相3線式の主幹は中性線欠相保護付の漏電遮断器
解説
⑪はL-1(単相3線式100/200V)の主幹で、BE 3P 100A 欠相保護付の記号なので、単3中性線欠相保護付の漏電遮断器(過負荷・短絡保護兼用)であるロが正しい。

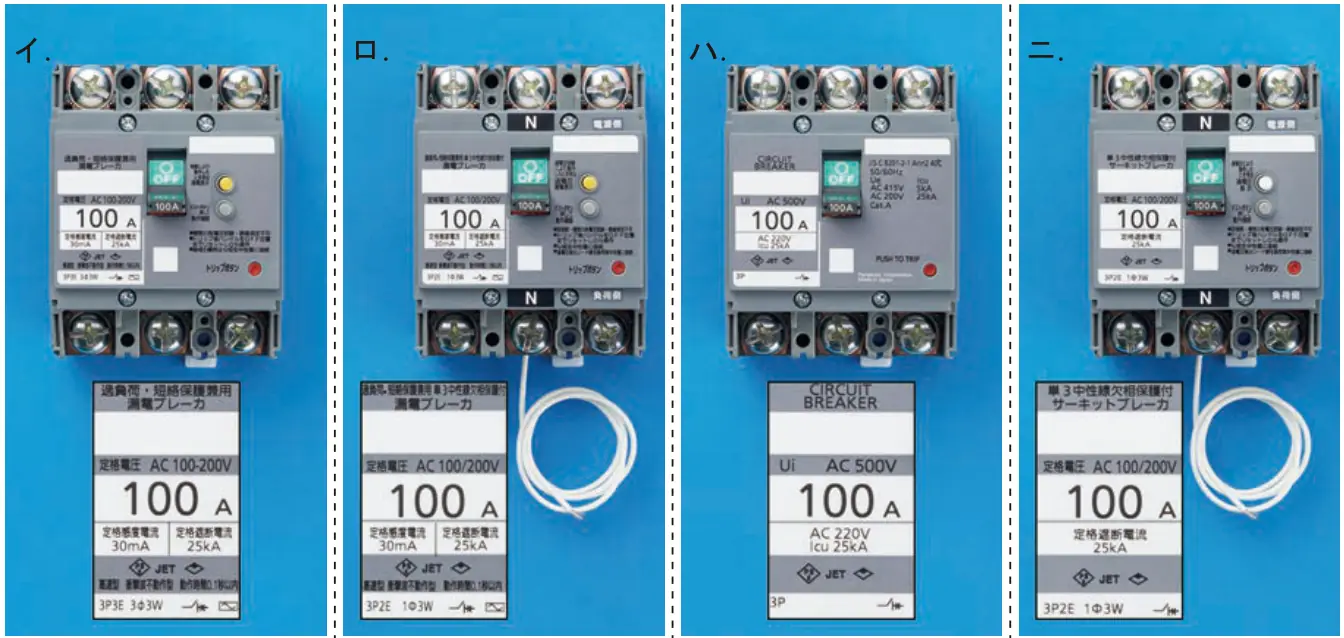

- イ:3P3Eの三相3線式用の漏電遮断器で、欠相保護がない。
- ハ:漏電保護のない配線用遮断器。
- ニ:単3中性線欠相保護付だが、漏電保護のない配線用遮断器(サーキットブレーカ)。
