令和7年度上期 第二種電気工事士 学科 問42 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．配電盤，分電盤及び制御盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

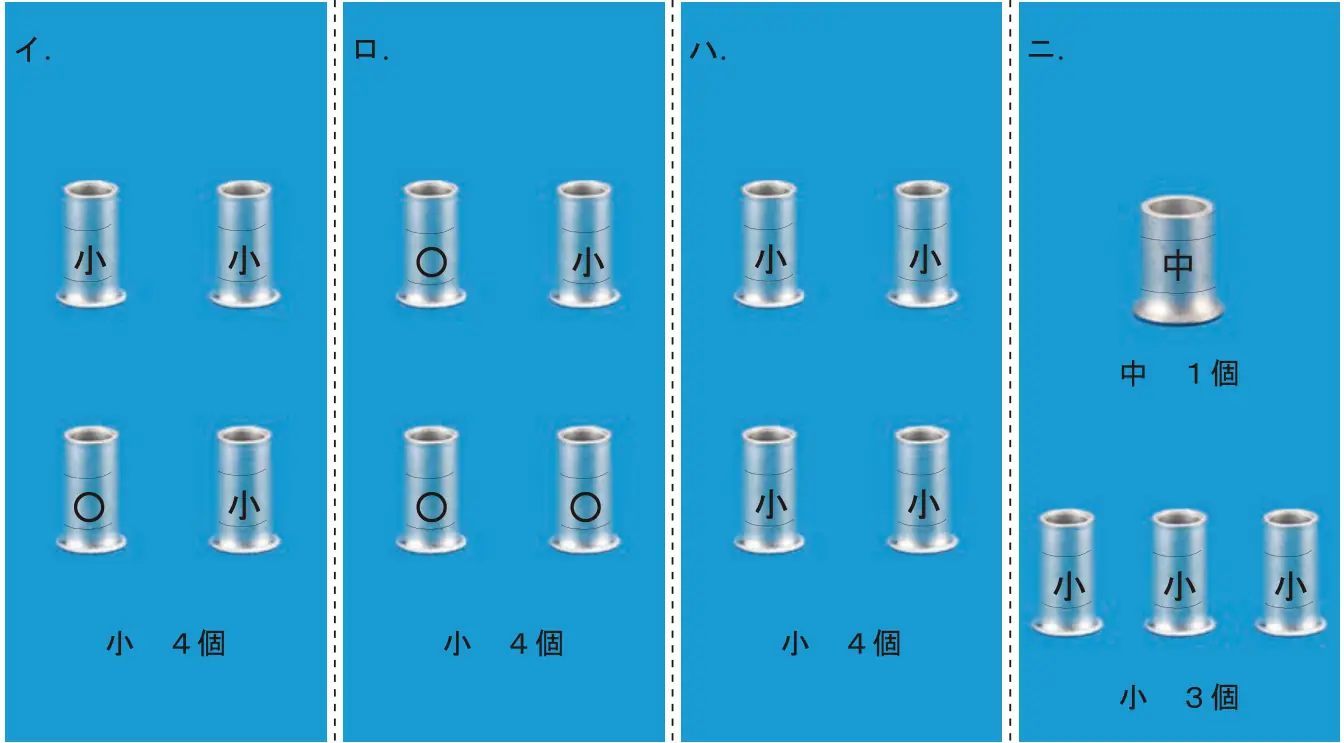

⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とし，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
また，地下1階へ至る配線の電線本数（心線数）は最少とする。
- イ小 4個（刻印：小3個，○1個）
- ロ小 4個（刻印：○3個，小1個）
- ハ小 4個（刻印：小4個）
- ニ中 1個（刻印：中），小 3個（刻印：小）
答えを見る
正解 ロ小 4個（刻印：○3個，小1個）
要点1.6mm×2本は小スリーブで刻印○、3〜4本は刻印小
解説
⑫のボックスには、1階からの配線（4本）、地下1階の3路スイッチ、階段の照明アがつながる。1階の3路スイッチの0端子を電源にすると、1階からは接地側・スイッチ帰り線・3路の渡り線2本の計4本。接続は次のとおり。
- 接地側：1階から＋照明ア＝2本→刻印○
- 渡り線2本：それぞれ2本→刻印○×2
- 帰り線：1階から＋3路の0端子＋照明ア＝3本→刻印小
よって小4個（○3個、小1個）。イ・ハは刻印の数が合わず、ニは1.6mm×4本以下なので中は不要。
