平成22年度春期 ITパスポート 問35 解説

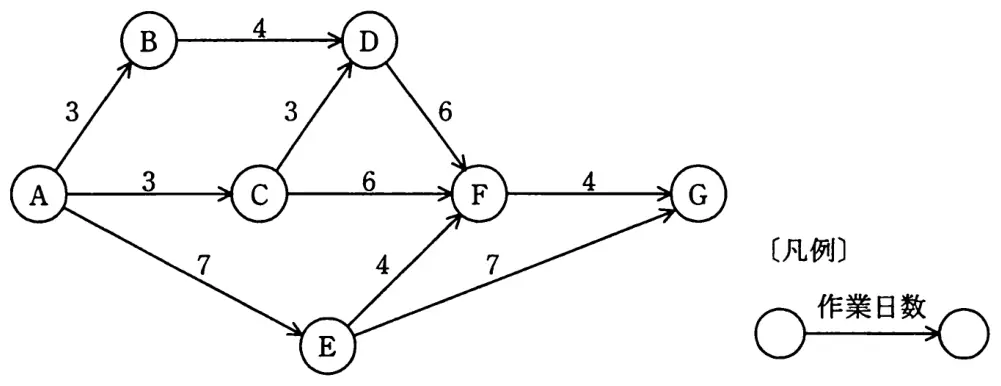

図のアローダイアグラムで，AからGに至る全体の作業日数に影響を与えないことを条件に，C→Fの作業の遅れは最大何日間まで許容できるか。
- ア1
- イ2
- ウ3
- エ4
答えを見る
正解 エ4
要点余裕日数＝後続の最遅開始日−（先行の最早日＋作業日数）
解説
C→Fの作業は最大4日まで遅れても全体の日数に影響しません。
- 最早結合点時刻：B＝3、C＝3、E＝7、D＝max(3＋4, 3＋3)＝7、F＝max(7＋6, 3＋6, 7＋4)＝13、G＝max(13＋4, 7＋7)＝17
- クリティカルパスはA→B→D→F→G（17日）で、Fは13日目までに到達すればよい。
- C→Fは3日目に始められ、3＋6＝9日目に終わるので、13−9＝4［日］の余裕がある。
したがってア・イ・ウは誤りです。
