平成22年度春期 ITパスポート 問91 解説
問89〜92
在庫管理システムの開発計画に関する次の記述を読んで，問89～92に答えよ。
Sさんは，在庫管理システム（以下，システムという）を構築するプロジェクトに参加することになった。
システムの開発計画は，プロジェクトにおける成果物及び完了基準を明確にした上で，作業分割，作業内容定義，作業順序設定，作業期間見積り，スケジュール作成の五つのステップに分けて順に実施される。
(1) 作業分割では，WBS（Work Breakdown Structure）を用いて，成果物の作成作業を細分化する。WBSは，全体の作業を分割し，その構成要素を階層構造として整理したものである。
(2) 作業内容定義では，分割した各作業の成果物と工数を定義する。
(3) 作業順序設定では，作業間の前後関係を決定する。
(4) 作業期間見積りでは，作業の工数を要員数で割ることで，作業期間を求める。
(5) スケジュール作成では，各作業期間を基に開始日と終了日を決定する。
Sさんは，先輩の指導の下で，図に示すWBSによるシステムの作業分割を実施した。

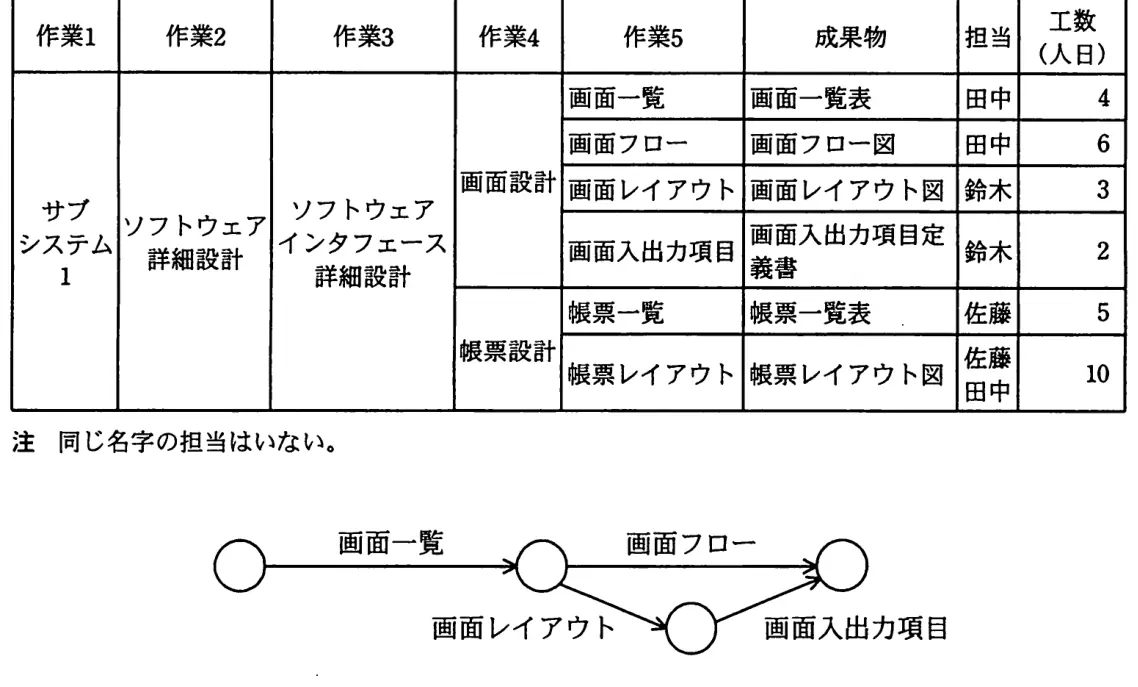

作業内容定義では，作業分割で作成したWBSを基に，担当，工数を加えた表を作成した。次の表はその一部を示したものである。画面設計での作業5の作業間には次の図に示す順序関係があるとき，画面設計のクリティカルパスの作業日数はどれか。図では，作業の流れを矢印で，作業名を矢印の上又は下に示している。
- ア5
- イ9
- ウ10
- エ15
答えを見る
正解 ウ10
要点クリティカルパスは所要日数が最長の経路
解説
画面設計の作業は、各担当が1名なので作業日数＝工数です。図の順序関係から経路は2つです。
- 画面一覧→画面フロー：4＋6＝10［日］
- 画面一覧→画面レイアウト→画面入出力項目：4＋3＋2＝9［日］
最も長い経路の10日がクリティカルパスの作業日数です。
- ア：5は経路の一部だけの日数なので誤り。
- イ：9はもう一方の経路の日数なので誤り。
- エ：15は全作業の合計（4＋6＋3＋2）で、並行作業を考慮していないので誤り。
