平成26年度秋期 ITパスポート 問86 解説
中問A（問85〜88）
ソフトウェアの開発作業に関する次の記述を読んで，四つの問いに答えよ。
機械メーカのS社では，製品Xに組み込むソフトウェア（以下，Xソフトという）の開発作業A～Hを表1のように計画した。ここで，前作業とは当該作業を開始する前に終了していなければならない作業のことであり，各作業は前作業が終了すればすぐに開始する。各作業に掛かった費用は，各作業完了時に計上する。
表1 Xソフト開発の作業
| 作業 | 日数 | 費用 | 前作業 |
|---|---|---|---|
| A | 2 | 5 | なし |
| B | 3 | 7 | A |
| C | 4 | 4 | B |
| D | 4 | 5 | A |
| E | 5 | 6 | D |
| F | 2 | 5 | A |
| G | 6 | 6 | D，F |
| H | 7 | 12 | C，E，G |

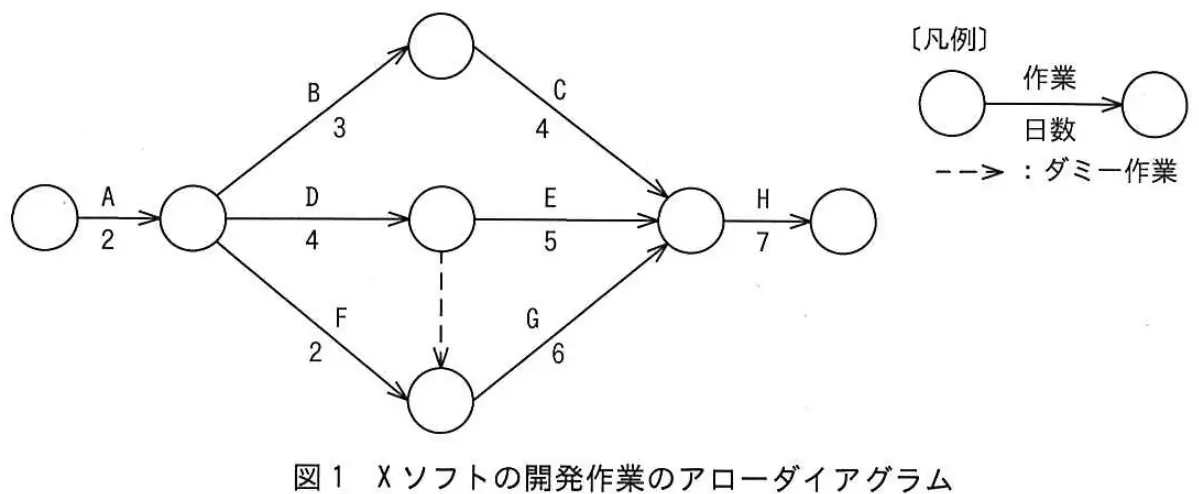

図1は，表1に基づいて作成したアローダイアグラムである。

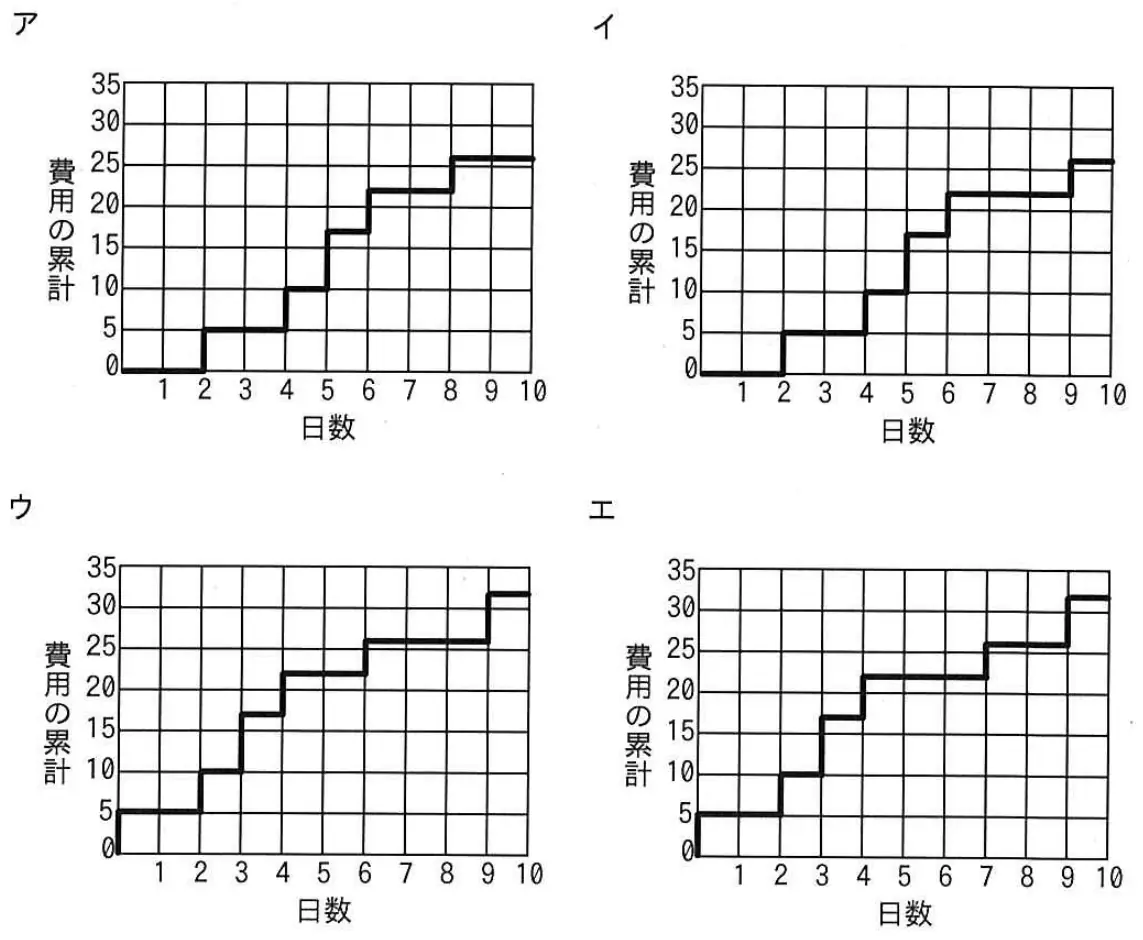

Xソフトの開発が表1のとおりに進んだ場合，開始してから10日目の作業完了時までに計上する費用の累計を表すグラフとして，適切なものはどれか。
答えを見る
正解 イ
要点費用の累計は各作業の完了日に費用を加えて積み上げる
解説
10日目までに完了する作業の費用を完了日に加えると、イのグラフになります。
- 2日目：A完了 5
- 4日目：F完了 5 + 5 = 10
- 5日目：B完了 10 + 7 = 17
- 6日目：D完了 17 + 5 = 22
- 9日目：C完了（5 + 4 = 9日目）22 + 4 = 26
E（11日目）とG（12日目）は10日目までに完了しません。
- ア：Cの完了を8日目としているので誤り。
- ウ、エ：作業開始時に費用を計上するなど、完了時計上の条件に合わないので誤り。
