平成27年度秋期 ITパスポート 問93 解説
中問C（問93〜96）
プロジェクトのスケジュール管理に関する次の記述を読んで，四つの問いに答えよ。

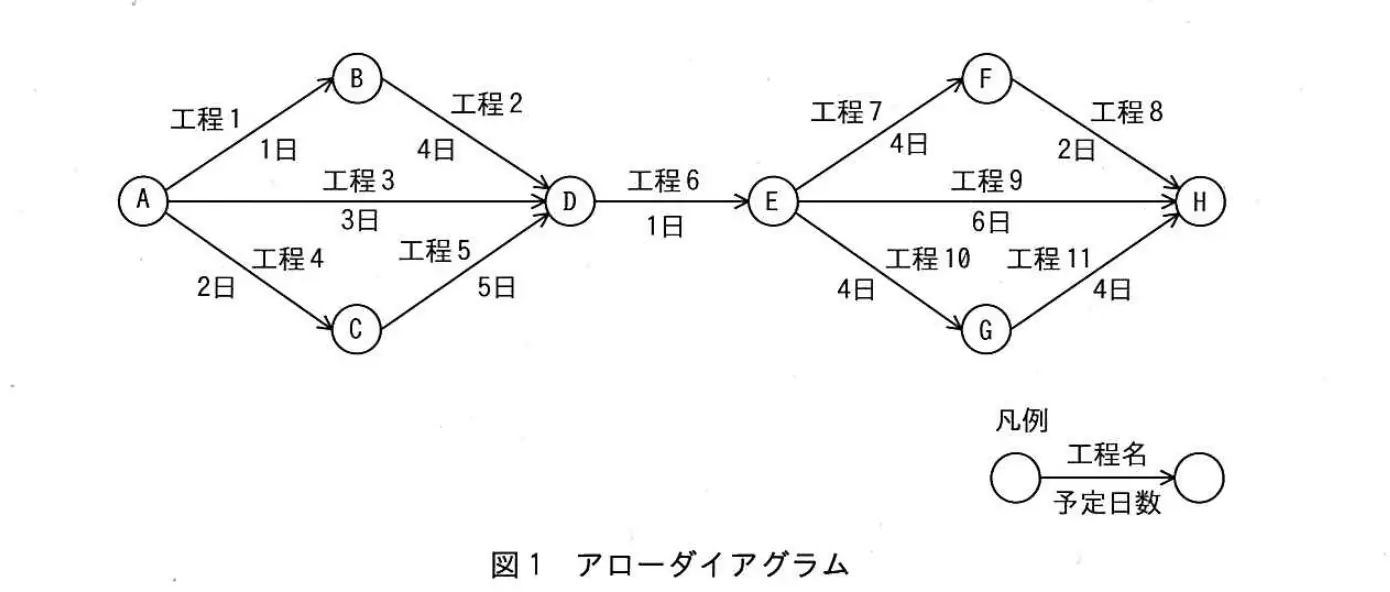

ある機械の組立て作業のメンバになったPさんは，リーダの指導の下，作業工程を確認するためにアローダイアグラムを作成した。作成したアローダイアグラムは，効率よく作業を進行させるために，メンバ間で共有することにした。図1にアローダイアグラムを示す。
各工程は1人で行うものとして計画し，メンバの誰が担当しても予定日数で作業を終了するものとする。
アローダイアグラムを作成する手順のaに入れる記述として，適切なものはどれか。
〔手順〕
組立て作業を構成する各工程に対して，［a］順番を決め，アローダイアグラムを作成する。
- アそれぞれの経費によって
- イそれぞれの作業の前後関係を調べて
- ウそれぞれのリスクによって
- エ担当するメンバのスキルによって
答えを見る
正解 イそれぞれの作業の前後関係を調べて
要点アローダイアグラムは作業の前後関係から順番を決めて描く
解説
アローダイアグラムは、各作業の先行・後続関係（どの作業が終わったら次の作業を始められるか）を矢印で表す図です。したがって、作業の前後関係を調べて順番を決めます。
- ア：経費は作業順序を決める要素ではないので誤り。
- ウ：リスクは作業順序の決定要素ではないので誤り。
- エ：メンバのスキルは担当者の割当てに関係するもので、作業順序の決定要素ではないので誤り。
