平成30年度春期 ITパスポート 問5 解説

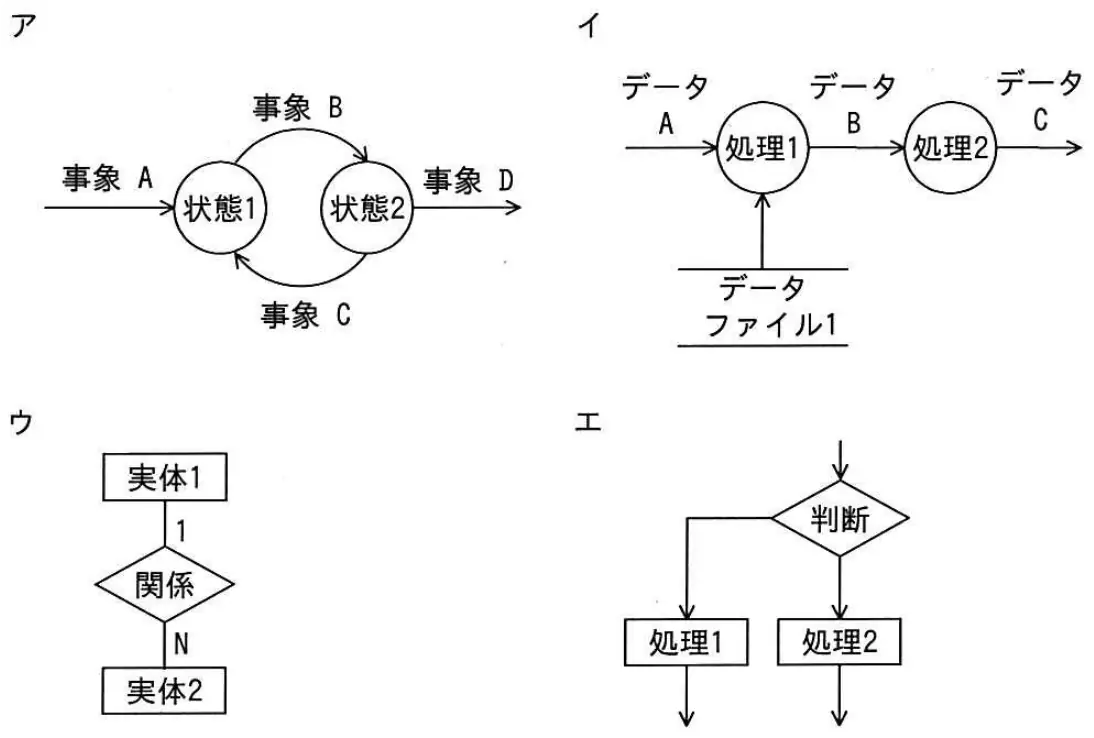

DFDの記述例として，適切なものはどれか。
答えを見る
正解 イ
要点DFDはデータの流れ・処理・データストアで業務を表す図
解説
DFD（データフロー図）は、データの流れ（矢印）、処理（円）、データストア（二本線）、外部実体で業務のデータの流れを表す図です。データA→処理1→データB→処理2→データCと流れ、データファイル1を参照するイがDFDです。
- ア：事象によって状態が移り変わる様子を表す状態遷移図なので誤り。
- ウ：実体と関係（1対N）を表すE-R図なので誤り。
- エ：判断と処理の順序を表す流れ図（フローチャート）なので誤り。
