電工二種/平成21年度上期/配線図

平成21年度上期第二種電気工事士学科問46 解説

配線図

図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。

【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。

2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。

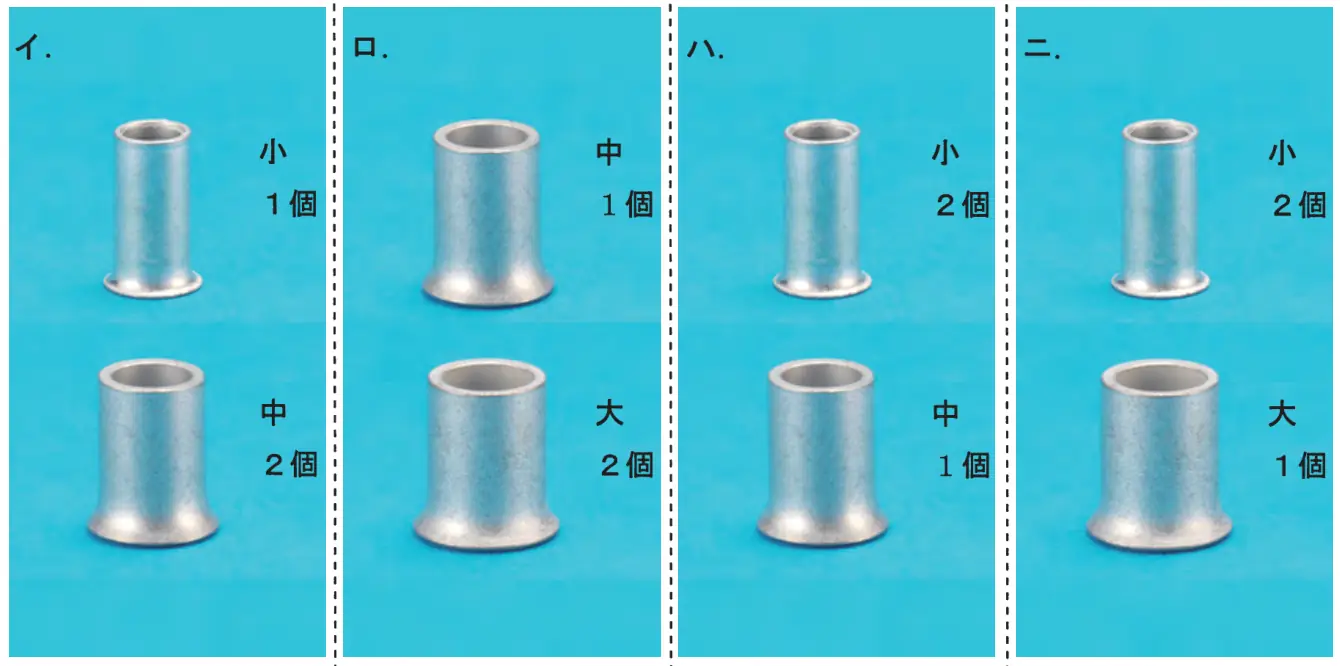

⑯で示す部分の天井内のジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。ただし、ジョイントボックス部分を経由する電線は、その部分ですべて接続箇所を設け、照明器具「ア」への配線は、VVF1.6-2Cとする。

答えを見る

正解イ小：1個　中：2個

要点1.6mm2本は小、2.0mm2本＋1.6mm2本は中スリーブ

⑯のボックスには、電源（VVF2.0）、照明「エ」方面（VVF2.0）、スイッチ「ア」（VVF1.6）、ベル変圧器Ⓣ（VVF1.6）、照明「ア」（VVF1.6-2C）がつながり、接続は小1個・中2個です。

ロ・ハ・ニ：本数や電線の太さの組合せと合わないので誤り。
