平成21年度上期 第二種電気工事士 学科 問47 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。

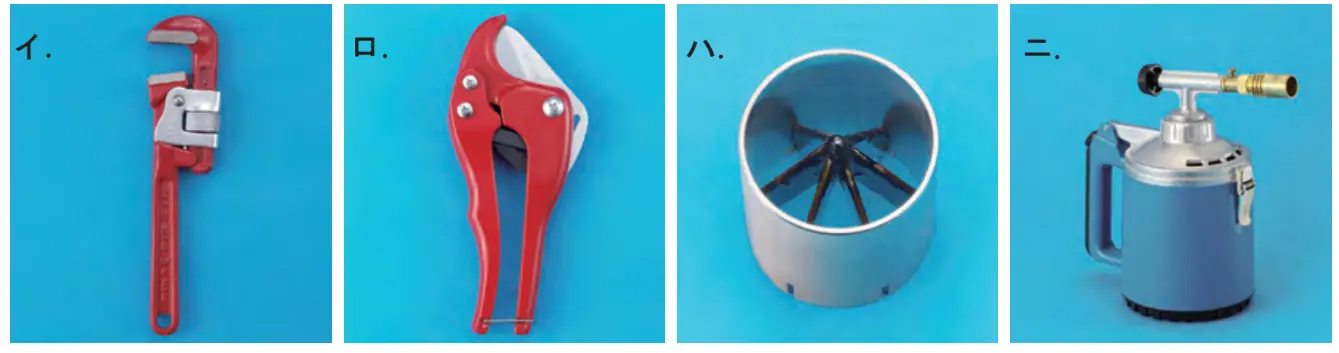

⑰で示す部分の配線工事で一般に使用されない工具は。
答えを見る
正解 イ
要点パイプレンチは金属管用で、硬質ビニル管工事には使わない
解説
⑰は硬質塩化ビニル電線管（VE22）にVVFを収めて屋外灯まで配線する部分で、金属管のねじ接続などに使うパイプレンチ（イ）は一般に使いません。
ロ：塩ビ管用カッタで、硬質塩化ビニル電線管の切断に使うので使用する。
ハ：面取器で、管端のバリ取りに使うので使用する。
ニ：トーチランプで、硬質塩化ビニル電線管を加熱して曲げるのに使うので使用する。
