平成21年度上期 第二種電気工事士 学科 問48 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
⑱で示す図記号の器具は。
答えを見る
正解 イ
要点丸にTの図記号はベル変圧器（チャイムトランス）
解説

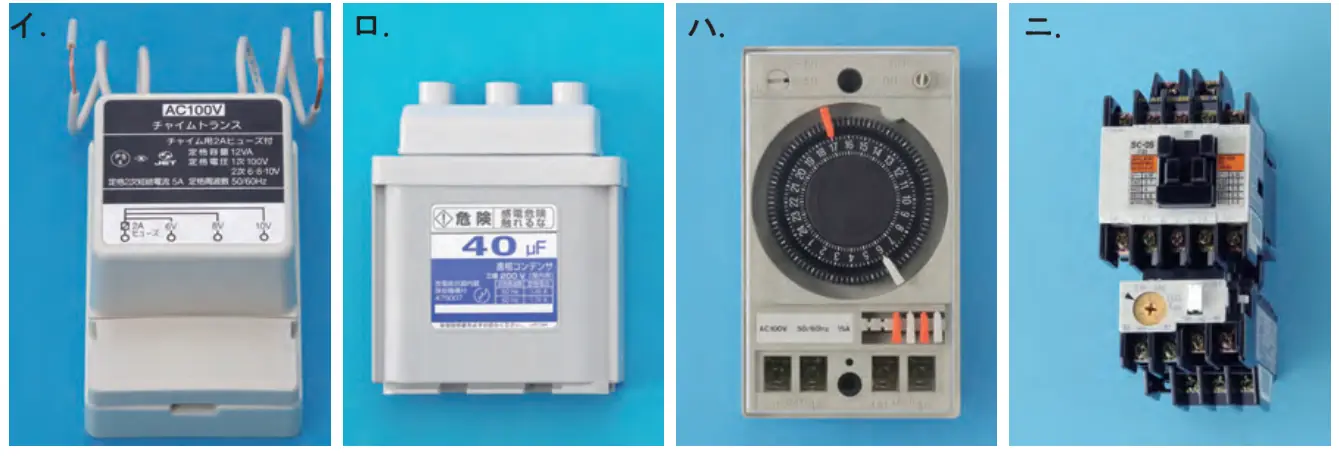

⑱の丸に「T」の図記号はベル変圧器で、チャイム用に100Vを低い電圧に下げる器具です。写真では「チャイムトランス」と表示のあるイが該当します。
ロ：進相コンデンサ（40μF）で、力率改善に使うので誤り。
ハ：タイムスイッチで、設定時刻に回路を入切するものなので誤り。
ニ：電磁開閉器（電磁接触器と熱動継電器の組合せ）で、電動機の運転などに使うので誤り。
