平成21年度上期 第二種電気工事士 学科 問49 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
⑲で示す図記号の計器は。
答えを見る
正解 ニ
要点Whは電力量計（使った電力量を積算する計器）
解説

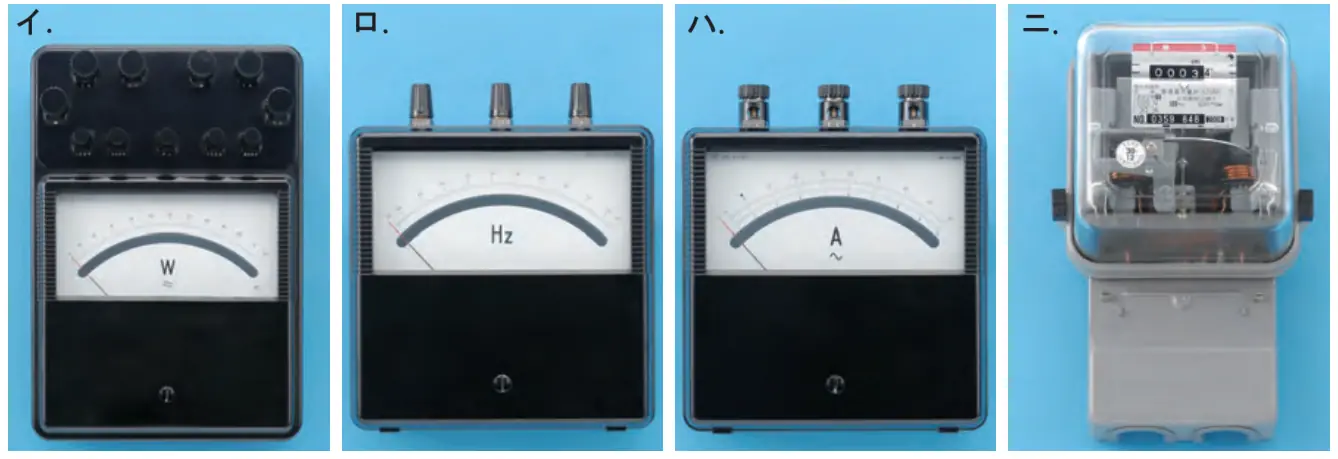

⑲の「Wh」は電力量計で、電気の使用量（電力量）を積算して計量する計器です。写真では計量値の数字が回る円板式のニが該当します。
イ：目盛に「W」とある電力計で、その瞬間の電力を測るものなので誤り。
ロ：目盛に「Hz」とある周波数計なので誤り。
ハ：目盛に「A」とある交流電流計なので誤り。
