平成21年度上期 第二種電気工事士 学科 問50 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。

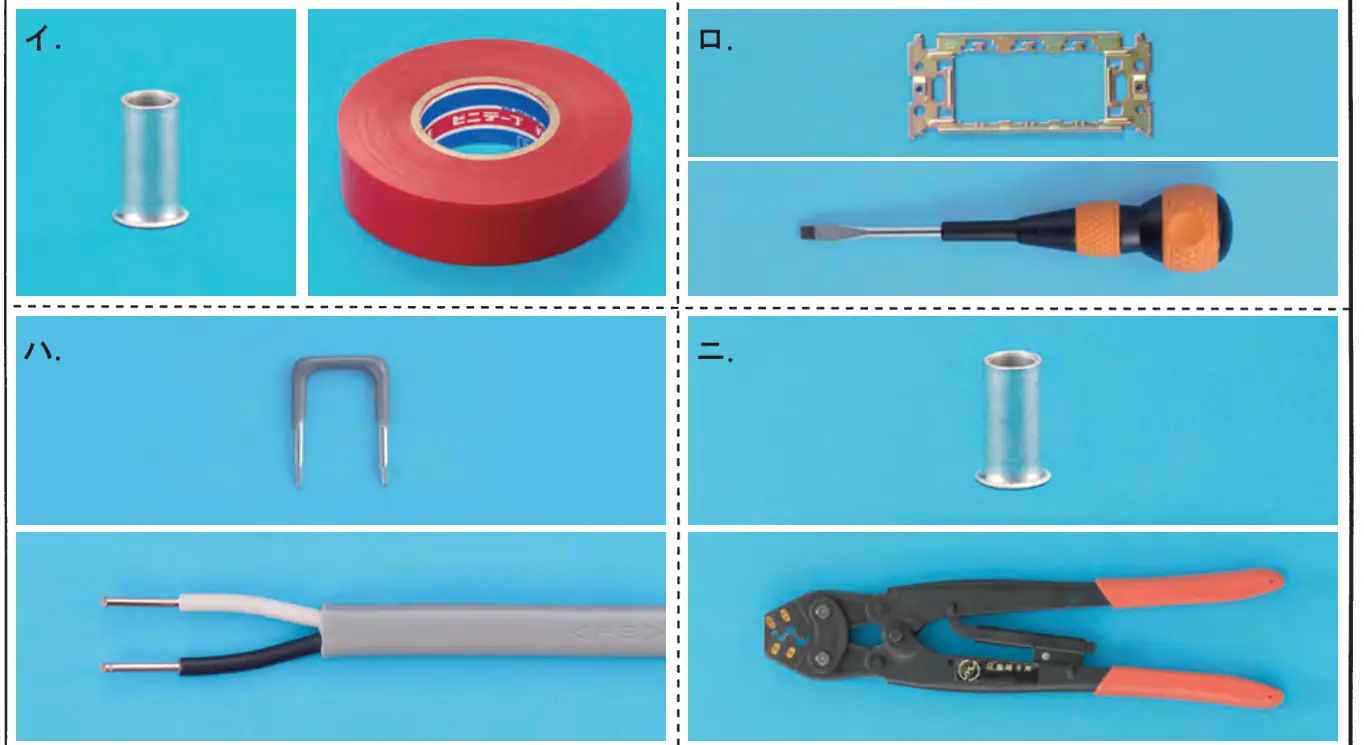

この配線図の施工に関して、一般的に使用する物の組合せで、不適切なものは。
答えを見る
正解 ニ
要点リングスリーブの圧着は黄色い柄のリングスリーブ用圧着工具
解説
リングスリーブの圧着には、柄が黄色のリングスリーブ用圧着工具を使います。ニの工具は柄が赤色の裸圧着端子用の圧着工具なので、リングスリーブとの組合せとして不適切です。
イ：リングスリーブとビニルテープは、圧着接続とその絶縁処理に使う組合せで適切。
ロ：スイッチ・コンセントの取付枠とドライバは、配線器具の取付けに使う組合せで適切。
ハ：ステープルとVVFケーブルは、ケーブルを造営材に固定する組合せで適切。
