平成22年度上期 第二種電気工事士 学科 問44 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。
⑭で示す図記号の器具は。

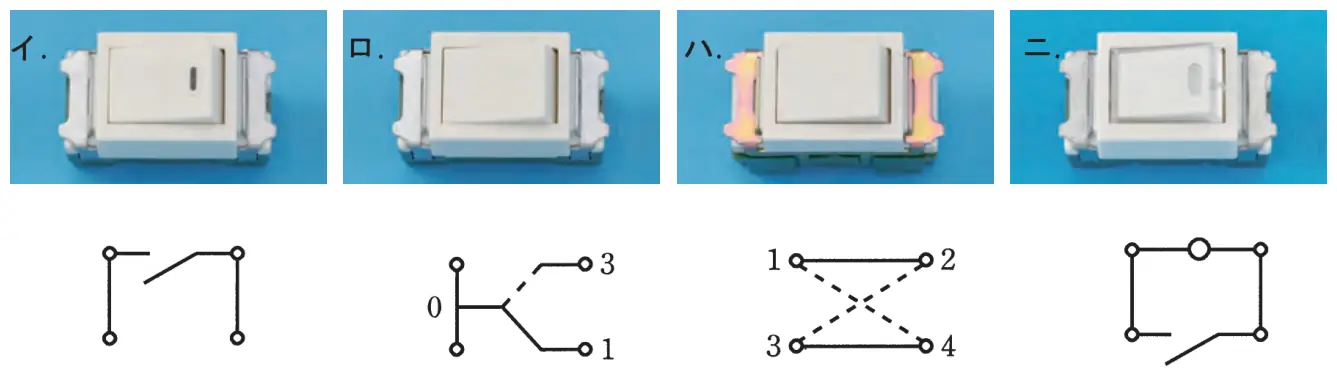

写真下の図は、器具の裏面図を示す。
答えを見る
正解 ニ
要点Hの傍記は位置表示灯内蔵スイッチ
解説
ニが正しい。⑭は●にHを傍記した位置表示灯内蔵スイッチで、裏面図のように表示灯が接点と並列に入り、スイッチ「切」のときに点灯して暗がりでも位置がわかります。
イ：単極スイッチ（表示灯なし）なので誤り。ロ：端子0・1・3を持つ3路スイッチなので誤り。ハ：端子1〜4を持つ4路スイッチなので誤り。
