平成22年度上期 第二種電気工事士 学科 問48 解説
配線図
図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．配電盤、分電盤及び制御盤の外箱は金属製である。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。

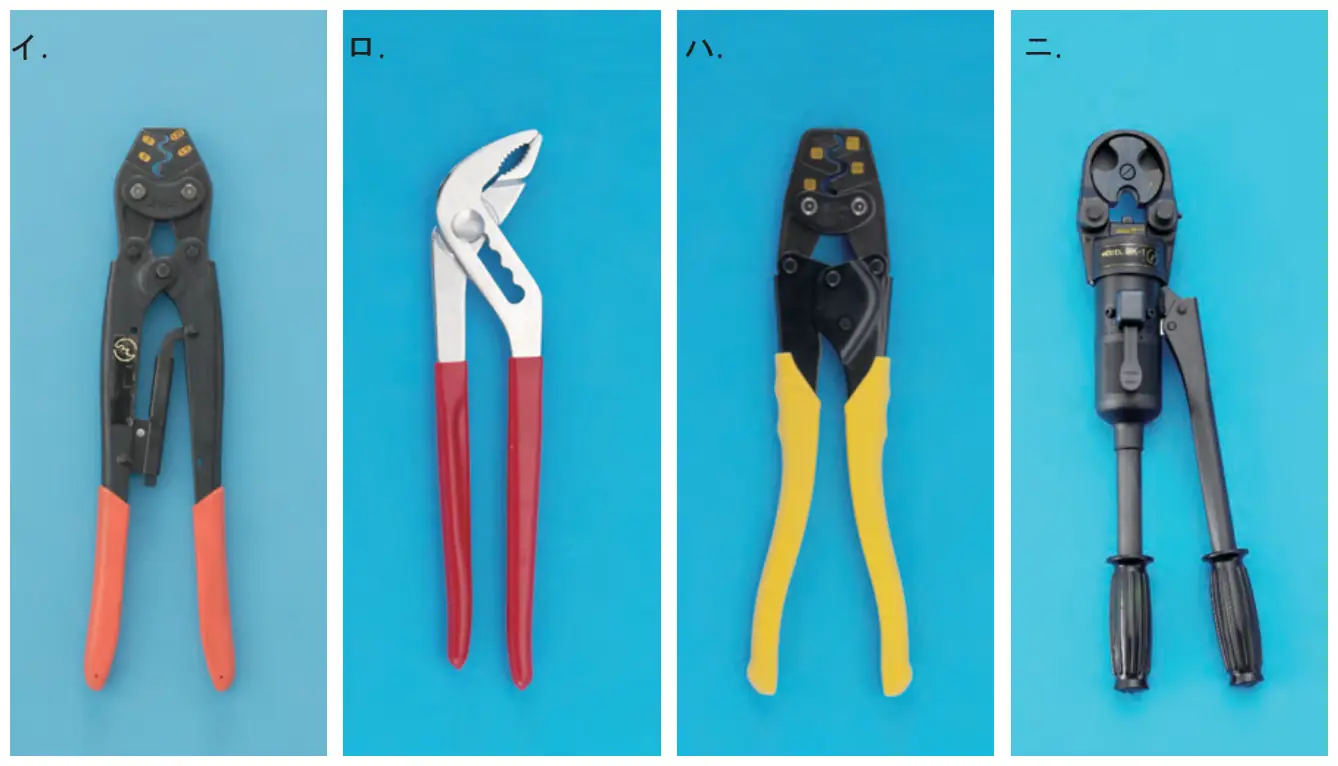

⑱の部分で写真に示す圧着端子と接地線を圧着接続するための工具として、適切なものは。
答えを見る
正解 イ
要点裸圧着端子の圧着は柄が赤の圧着ペンチ
解説
イが正しい。⑱はIV5.5の接地線に裸圧着端子を付ける作業で、柄が赤色の裸圧着端子用の圧着ペンチを使います。
ロ：ウォータポンププライヤは管などをつかむ工具で、圧着には使わないので誤り。ハ：柄が黄色の圧着ペンチはリングスリーブ用なので誤り。ニ：手動油圧式圧着器は太い電線用で、5.5mm²の圧着には通常使わないので誤り。
