平成27年度下期 第二種電気工事士 学科 問49 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

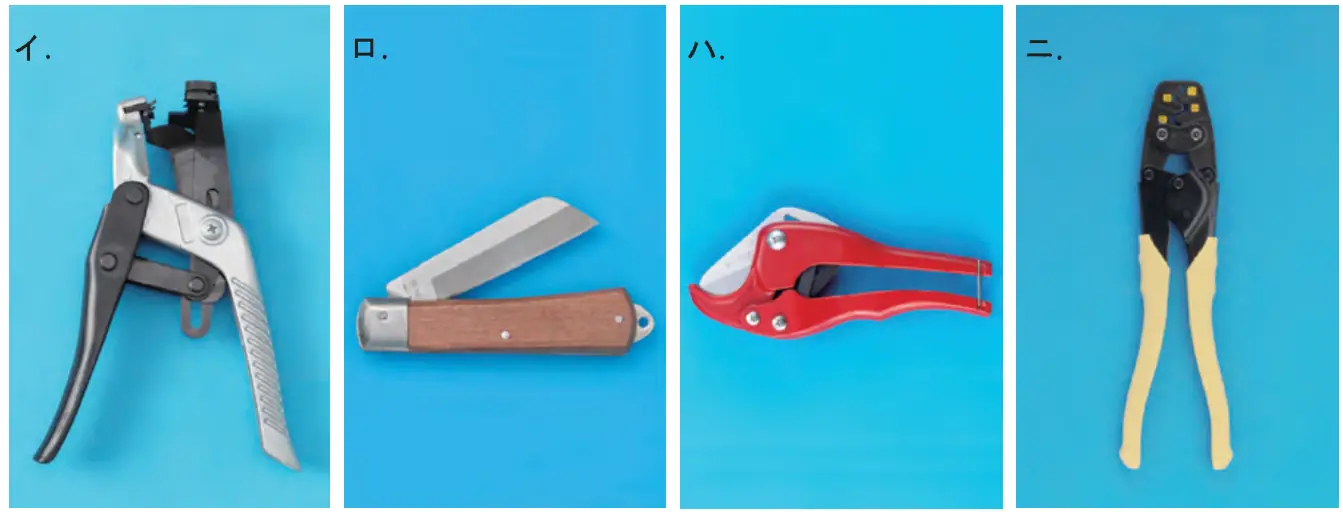

この配線図の2階部分の施工で，一般的に使用されることのないものは。
答えを見る
正解 ハ
要点2階はVVFのケーブル工事のみで塩ビ管カッターは不要
解説
2階部分はVVFを用いたケーブル工事のみで電線管を使わないので、塩ビ管カッターのハは一般的に使用しない。
イ：VVFストリッパで、ケーブルの外装・絶縁被覆のはぎ取りに使う。
ロ：電工ナイフで、ケーブルの被覆のはぎ取りなどに使う。
ニ：リングスリーブ用圧着ペンチ（柄が黄色）で、電線の圧着接続に使う。
