平成23年度上期 第二種電気工事士 学科 問44 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

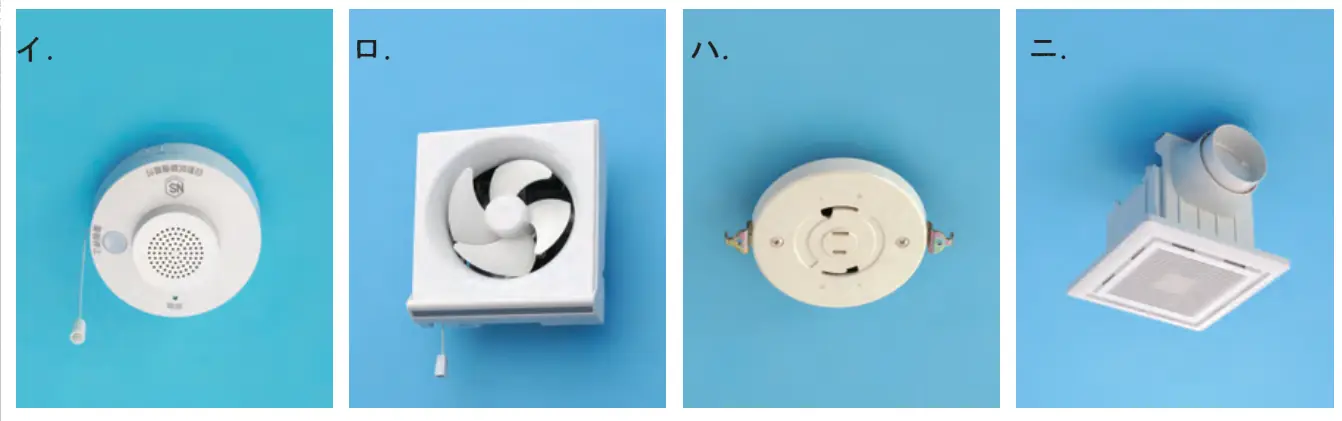

⑭で示す図記号の器具は。
答えを見る
正解 ニ
要点□の中に∞は換気扇、天井に付けるものは天井埋込形
解説
⑭は脱衣室の天井にある換気扇の図記号です。天井に取り付ける換気扇なので、ダクトにつなぐ天井埋込形換気扇のニが正解です。
イ：住宅用火災警報器で誤り。
ロ：壁付の換気扇で、天井に付ける器具ではないので誤り。
ハ：照明器具を取り付ける引掛シーリング類で誤り。
