平成23年度上期 第二種電気工事士 学科 問43 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

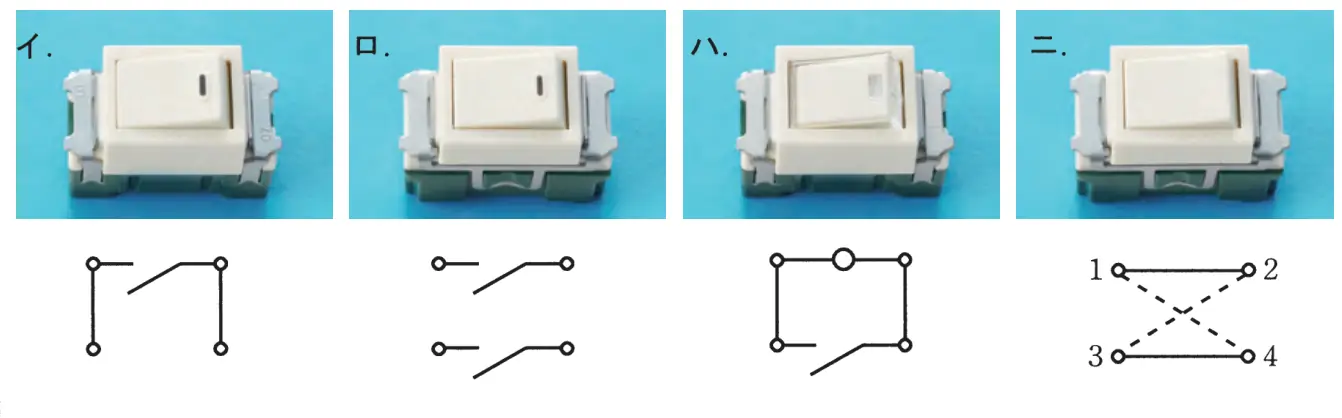

⑬で示す図記号の器具は。
ただし、写真下の図は、接点の構成を示す。
答えを見る
正解 ニ
要点傍記4の点滅器は4路スイッチ（端子1-2・3-4と1-4・3-2を切替）
解説
⑬の点滅器には傍記「4」があり、4路スイッチを表します。4路スイッチは内部で端子1-2・3-4の接続と1-4・3-2の接続を切り替える構成なので、ニが正解です。
イ：3路スイッチ（0-1・0-3の切替）で誤り。
ロ：2極スイッチ（2回路を同時に入切）で誤り。
ハ：表示灯を内蔵した片切スイッチで誤り。
