平成23年度上期 第二種電気工事士 学科 問45 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑮で示す図記号の器具は。
答えを見る
正解 イ
要点傍記2・E・LKは2口の接地極付抜け止め形コンセント
解説

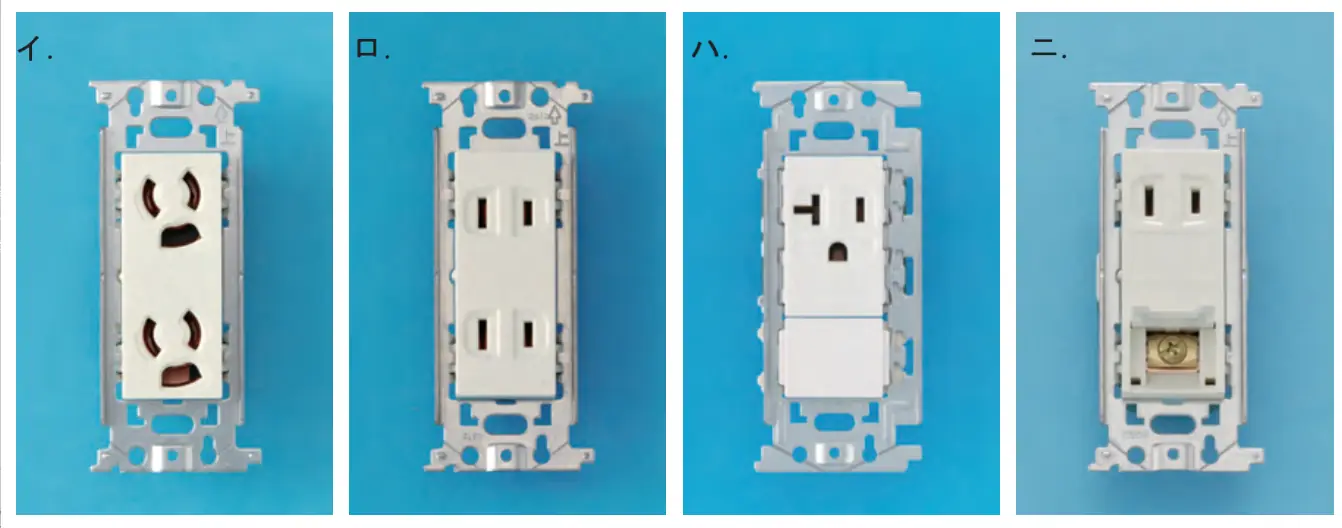

⑮のコンセントの傍記は「2」「E」「LK」で、2口・接地極付・抜け止め形を表します。刃受けが円弧状の抜け止め形で、接地極付の2口コンセントであるイが正解です。
ロ：一般の2口コンセントで、抜け止め形でも接地極付でもないので誤り。
ハ：15A・20A兼用の接地極付コンセントで、抜け止め形・2口ではないので誤り。
ニ：接地端子付の1口コンセントで誤り。
